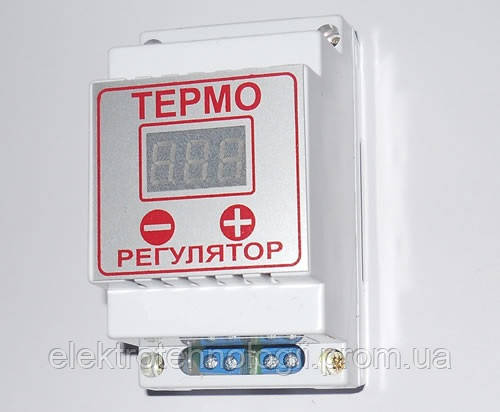

Терморегулятор цифровой термопарный ЦТР-2Т 10А (-99°....+999°)

Терморегулятор цифровой ЦТР-2Т двухпороговый, термопарный DIN рейка (-99°....+999°)

Общие сведения

Цифровой терморегулятор (ЦТР) предназначен для поддержания необходимой температуры.

Применяемая термопара К-типа (хромель-алюмель).

*Максимальная измеряемая температура зависит от диаметра провода применяемой термопары. Для термопары, идущей в комплекте, максимальная долговременная температура +400°С, кратковременная измеряемая температура +500°С.

Точность показаний

Предел измерения    -40°С....+400°С    Точность ±1%±3°С
Предел измерения    -99°С....+999°С    Точность ±2%±15°С

Техника безопасности

• Запрещается эксплуатация с поврежденной изоляцией и проводом термодатчика.
• Монтаж производить при отключенном от сети терморегуляторе.
• Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.

Правила эксплуатации

Установите терморегулятор на DIN-рейку и подключите его согласно схеме. Сдвоенный автоматический выключатель должен быть с током отключения не более 75% от максимального тока терморегулятора.

Назначение клемм:

Фвх - входной фазный провод;

Фвых - выходной фазный провод;

Овх - входной провод нейтрали;

Овых — выходной провод нейтрали.

Подключите термопару. Соблюдайте полярность подключения термопары! Подайте питание на терморегулятор. Через 3 секунды терморегулятор будет показывать температуру в месте спая термопары. Проверьте правильность подключения термопары - при нагреве точки спая термопары показания должны увеличиваться. Если показания не изменяются, то или нет электрического контакта одного или обоих проводов термопары и клемм терморегулятора, или же провода термопары закорачиваются где-либо вследствие перекручивания или перегибов провода термопары.
Если при нагреве спая термопары показания терморегулятора уменьшаются, это означает, что термопара подключена неверно и ее провода необходимо подключить наоборот.

Для установки верхнего предела температуры нажмите на метку (+), на индикаторе появятся 3 верхних черточки, а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (-) или (+) установите необходимую температуру. После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.

Для установки нижнего предела температуры нажмите на метку (-), на индикаторе появятся 3 нижних черточки (_ _ _), а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая па (-) или (+) установите необходимую температуру. После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим. Поместите термопару в место, в котором нужно поддерживать температуру. Подключите нагревательный (охладительный) прибор к клеммам Фвых и 0. Показания индикатора будут постепенно приближаться к заданной температуре. При недостаточной мощности нагревательного прибора необходимая температура может быть не достигнута, а при чрезмерно избыточной может проскакивать заданное значение, т.к. мощный нагревательный прибор в силу тепловой инерции продолжает выделять какое-то время тепло даже после отключения электропитания. При испарении влаги с поверхности термодатчика возможно искажение измеряемой температуры.

Правила хранения

Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.
