Терморегулятор цифровий термопарний ЦТР-2Т 10А (-99°....+999°)

Терморегулятор цифровий ЦТР-2Т двопороговий, термопарний DIN рейка (-99°....+999°)

Загальні відомості

Цифровий терморегулятор (ЦТР) призначений для підтримки необхідної температури.

Застосувана термопара К-типу (хромель-алюмель).

*Максимальна вимірювана температура залежить від діаметра дроту, що застосовується термопари. Для термопари, що йде в комплекті, максимальна довготривала температура +400 °C, короткочасна температура +500 °C.

Точність показань

Межа вимірювання    -40°С...+400°С    Точність ±1%±3 °C
Межа вимірювання    -99 °C...+999 °C    Точність ±2%±15 °C

Техніка безпеки

• Забороняється експлуатація з ушкодженою ізоляцією та дротом термодатчика.
• Монтаж здійснювати за вимкненого від мережі терморегулятора.
• Не розбирати та не проводити ремонт терморегулятора в під'єднаному стані.

Правила експлуатації

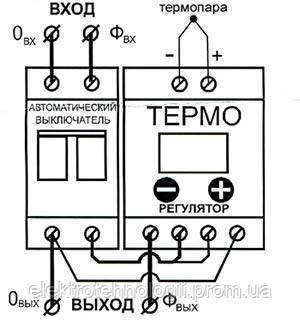

Встановіть терморегулятор на DIN-рейку та під'єднайте його відповідно до схеми. Здвоєний автоматичний вимикач має бути з струмом вимкнення не більш ніж 75% від максимального струму терморегулятора.

Призначення клем:

ФВХ - вхідний фазний дріт;

Фових - вихідний фазний дріт;

Овх - вхідний дріт нейтралі;

Овых — вихідний дріт нейтралі.

Під'єднайте термопару. Дотримуйтеся полярності під'єднання термопари! Подайте живлення на терморегулятор. Через 3 секунди терморегулятор показуватиме температуру в місці, коли температура тепла. Перевірте правильність під'єднання термопари — у разі нагрівання точки спаючої термопари показання мають збільшуватися. Якщо показання не змінюються, то чи немає електричного контакту одного або обох дротів термопари та клем терморегулятора, чи то дроту термопари закорчуються де-небудь внаслідок перекручування або перегинів дроту термопари.
Якщо під час нагрівання сліпа термопари показання терморегулятора зменшуються, це означає, що термопара під'єднана неправильно, і її дроти необхідно під'єднати навпаки.

Для встановлення верхньої межі температури натисніть на позначку (+), на індикаторі з'являться 3 верхніх рисочки, а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи на (-) або (+) встановіть необхідну температуру. Після припинення маніпуляцій із кнопками за 5 секунд індикатор перестане блимати й терморегулятор перейде в робочий режим.

Для встановлення нижньої межі температури натисніть на позначку (-), на індикаторі з'являться 3 нижні ковтуни (_ _ _), а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи па (-) або (+) встановіть необхідну температуру. Після припинення маніпуляцій із кнопками за 5 секунд індикатор перестане блимати й терморегулятор перейде в робочий режим. Помістіть термопару в місце, у якому потрібно підтримувати температуру. Під'єднайте нагрівальний (охолодливий) прилад до клем Фових і 0. Показання індикатора поступово наближатимуться до заданої температури. У разі недостатньої потужності нагрівального приладу необхідна температура може бути не досягнута, а за надмірної надмірної може проскакувати задане значення, оскільки потужний нагрівальний прилад через теплову інерцію продовжує виділяти якесь заданне значення. час тепло навіть після вимкнення електроживлення. Під час випаровування вологи з поверхні термодатчика можливе спотворення температури, що вимірюється.

Правила зберігання

Зберігати терморегулятор треба в сухому опалювальному приміщенні за температури повітря від +5 °C до +40 °C.
