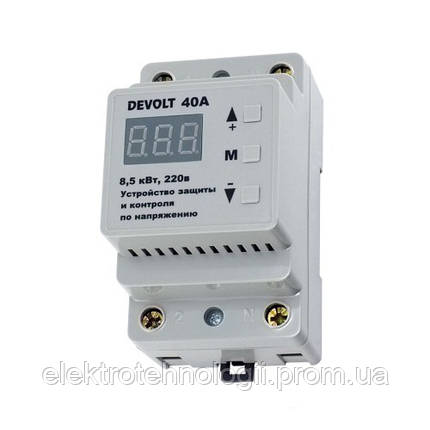

Барьер (реле напряжения) - 40А DIN с тепловой защитой Devolt

Устройство защиты электроприборов от перепадов напряжения
в сети 220V. Реле напряжения цифровое 40А DIN-рейка с тепловой защитой Devolt

Предназначено для отключения электроаппаратуры при возникновении аварийного напряжения в сети.

Устанавливается на вводе после электросчетчика и УЗО. Монтаж осуществляется на DIN-рейку (моноблок). DEVOLT-40А отличается от Devolt-3600 большей коммутационной способностью и наличием встроенного термодатчика.

Использование

Перед началом монтажа и использования устройства, пожалуйста, ознакомьтесь до конца с данным доку ментом. Это поможет избежать возможной опасности, ошибок и недоразумений.

Качество напряжения сети должно соответствовать государственным стандартам и равняться 220 В с незначительными отклонениями. На это напряжение ориентируются производители бытовой техники при проектировании и изготовлении. Но реальное напряжение сети не всегда соответствует этим стандартам. Могут происходить перепады напряжения от 140 до 380 В, вызванные целым рядом факторов, среди которых можно вы делить следующие:

• Обрыв и попадание нулевого провода на одну из фаз в воздушных линиях (наиболее распространено в частном секторе, где преобладают воздушные линии электропередач);
• Перекос фаз, вызванный перегрузкой одной из фаз каким-либо мощным потребителем;
• Устаревшее оборудование подстанций, не соответствующее возросшей мощности потребителей.

Основной перечень защищаемого электрооборудования следующий: бытовые потребители тока такие, как холодильники, телевизоры, видео- и аудиотехника, компьютеры, а также другое электрооборудование, чувствительное к отклонениям сетевого напряжения.

Установка:

Устройство предназначено для установки внутри помещений. Установка в ванной комнате, туалете, или бассейне запрещена. В пыльных производственных помещениях прибор необходимо установить в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и от брызг в любом направлении).
Устройство монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35мм (DIN-рейка). Устройство занимает в ширину три стандартных модуля по 18мм.

Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (АВ), рассчитанный на ток 40А.

Схема подключения:

После подключения DEVOLT-40A к сети согласно схеме, установить автоматические выключатели в положение вкл. Вольтметр покажет напряжение в сети и будет мигать (мигание означает, что напряжение на выходе прибора отсутствует). Если напряжение в сети в пределах нормы, устройство зашиты через время заданное в нем подключит электроприбор к сети и вольтметр перестанет мигать.

Для изменения и установки пределов отключения нажмите кнопку М. Экран начинает мигать, что означает, вы находитесь в меню настройки (напряжение на выходе отсутствует). Затем кнопками "+" или "-" установите нужное значение.

Выбор параметров последовательный:

Выставить ― нижний предел напряжения сети.

Выставить ― верхний предел напряжения сети.

Выставить ― задержку включения после выхода из режима программирования.
выход из меню.

Время задержки включения нагрузки необходимо в случае отключений по причине высокого или низкого напряжения. Так как, бытовая техника, особенно холодильник, кондиционер и стиральная машинка критичны к кратковременным повторным пускам и могут выйти из строя. Поэтому рекомендуемое время задержки в районе 1 мин. Параметр 01с. соответствует 10сек.

Гарантийные обязательства:

Срок службы устройства не менее - 10 лет.

Срок гарантии устройства защиты DEVOLT-40A составляет 60 месяцев со дня его продажи при условии соблюдения правил эксплуатации.

При обнаружении неисправностей и дефектов в приобретённом устройстве защиты, потребитель до истечения гарантийного срока имеет, право обратиться по месту приобретения для бесплатного устранения дефектов и неисправностей или замены на новое изделие.
