Бар'єр (ріле напруги) — 40 А DIN з тепловим захистом Devolt

Пристрій захисту електроприладів від перепадів напруги
в мережі 220V. Реле напруги цифрове 40А DIN-рейка з тепловим захистом Devolt

Призначено для вимкнення електроапаратури у разі виникнення аварійної напруги в мережі.

Встановлюється на введення після електрочисника та ПЗВ. Монтаж здійснюється на DIN-рейку (моноблок). DEVOLT-40А відрізняється від Devolt-3600 більшою комутаційною здатністю і наявністю вбудованого термодатчика.

Використання

Перед початком монтажу та використання пристрою, будь ласка, ознайомтеся до кінця з цим док ментом. Це допоможе уникнути можливої небезпеки, помилок і недоумок.

Якість напруги мережі має відповідати державним стандартам і дорівнювати 220 В із незначними відхиленнями. На цю напругу орієнтуються виробники побутової техніки під час проєктування та виготовлення. Але реальне напруження мережі не завжди відповідає цим стандартам. Можуть відбуватися перепади напруги від 140 до 380 В, викликані цілою низкою чинників, серед яких ви можете ділити такі:

• Обрив і потрапляння нульового дроту на одну з фаз у повітряних лініях (найпомітніше в приватному секторі, де переважають повітряні лінії електропередавання);
• Перекіс фаз, викликаний перевантаженням однієї з фаз якимось потужним споживачем;
• Установлене обладнання підстановлення, що не відповідає збільшеній потужності споживачів.

Основний перелік захитування електрообладнання: побутові споживачі струму, як-от холодильники, телевізори, відео- та аудіотехніка, комп'ютери, а також інше електрообладнання, чутливе до відхилень напруги.

Встановлення:

Пристрій призначений для встановлення всередині приміщень. Встановлення у ванній кімнаті, туалеті або басейні заборонено. У запорошених виробничих приміщеннях прилад необхідно встановити в оболонку зі ступенем захисту не нижче за IP55 за ГОСТ 14254 (частковий захист від пилу та від бризок у будь-якому напрямку).
Пристрій монтується в спеціальну шафу, що дає змогу монтувати та експлуатувати. Шафа має бути забезпечена стандартною монтажною рейкою завширшки 35 мм (DIN-рейка). Пристрій займає завширшки три стандартні модулі по 18 мм.

Для захисту від короткого замикання та перевищення потужності в ланцюгу навантаження обов'язково необхідно перед пристроєм встановити автоматичний вимикач (АВ), розрахований на струм 40 А.

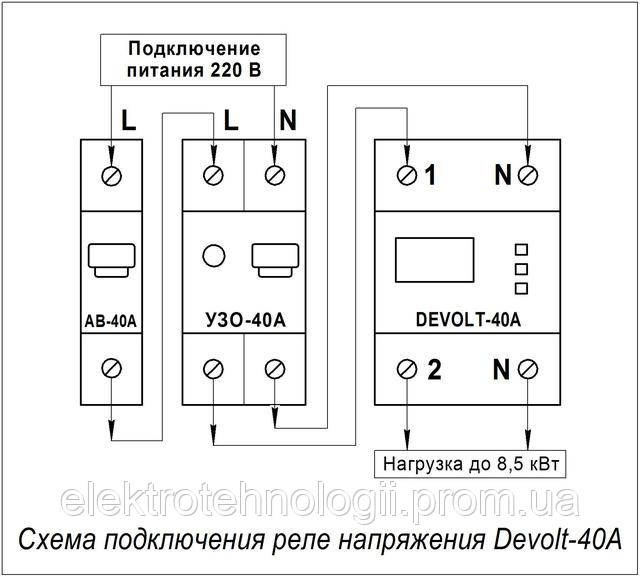

Схема під'єднання:

Після під'єднання DEVOLT-40A до мережі згідно з схемою, встановити автоматичні вимикачі в положення вмик. Вольтметр покаже напругу в мережі та блиматиме (миготіння означає, що напруження на виході приладу немає). Якщо напруга в мережі в межах норми, пристрій зашитий через час, заданий у ньому, під'єднає електроприлад до мережі та вольтметр перестане блимати.

Для зміни та встановлення меж вимкнення натисніть кнопку М. Екран починає блимати, що означає, ви перебуваєте в меню настроювання (напруга на виході немає). Потім кнопками "+" або "-" встановіть потрібне значення.

Вибір параметрів послідовний:

Виставити — нижня межа напруги мережі.

Виставити ― верхня межа напруги мережі.

Виставити — затримку вмикання після виходу з режиму програмування.
вихід із меню.

Час затримки увімкнення навантаження необхідно в разі вимкнень через високу або низьку напругу. Оскільки побутова техніка, особливо холодильник, кондиціонер і пральна машинка критичні до короткочасних повторних пусків і можуть вийти з ладу. Тому рекомендований час затримки в зоні 1 хв. Параметри 01с. відповідає 10сек.

Гарантійні зобов'язання:

Термін експлуатації пристрою не менш ніж 10 років.

Термін гарантії пристрою захисту DEVOLT-40A становить 60 місяців від дня його продажу за умови дотримання правил експлуатації.

У разі виявлення несправностей і дефектів у придбаному пристрої захисту, споживач до закінчення гарантійного терміну має право звернутися за місцем придбання для безплатного усунення дефектів і несправностей або заміни на новий виріб.
