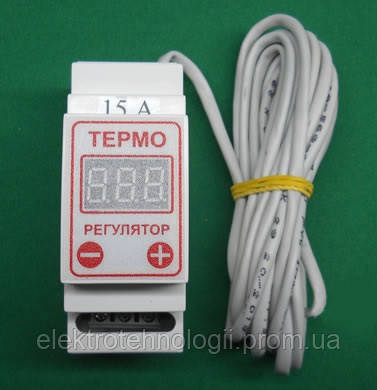

Терморегулятор ЦТРД3-2ч цифровой двухпороговый, четырех режимный 15А DigiCOP

Терморегулятор ЦТРД3-2ч цифровой двухпороговый, четырех режимный DigiCOP

 Терморегулятор ЦТРД3-2ч цифровой двухпороговый, четырех режимный DigiCOP предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д.

Терморегулятор - контактный (в терморегуляторе применен релейный силовой элемент). Терморегулятор двух пороговый - верхний и нижний пороги (возможность задания верхнего значения (порога) температуры включения (отключения) и нижнего значения (порога) температуры включения (отключения). Режим работы - нагрев, охлаждение, окно, обратное окно.
Возможна работа как с активной нагрузкой (электролампы, ТЭНы и другие нагревательные приборы), так и с пассивной (трансформаторы, блоки контроля питания, преобразователи и другие приборы)

Терморегулятор управляется микроконтроллером, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку.

Назначение терморегулятора:
Терморегулятор цифровой четырех режимный, двухпороговый ЦТРД3-2ч представляет собой автоматическое устройство и предназначен для высокоточного поддержания температуры путём управления нагревательным устройством объекта контроля.

Техника безопасности:
Запрещается эксплуатация с поврежденной изоляцией и проводом датчика температуры. Не погружать датчик температуры в воду, т. к. он не герметичен. Монтаж, загрузку и выгрузку инкубатора производить при отключенном от сети терморегуляторе. Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.

Инструкция по эксплуатации:
1. Установите терморегулятор на DIN-рейку и подключите его согласно схеме. Сдвоенный автоматический выключатель должен быть с током отключения не более 75% от максимального тока терморегулятора.

Настройки регулятора:
При включении прибора или по выходу из режима настроек на индикаторе индицируется символ текущего режима работы (см. выше), затем отображается текущая температура датчика (Тд).
Нажатие (+) переведет регулятор в режим установки верхнего предела температуры (Тв), на индикаторе появится символ , а затем индикатор отобразит Тв в режиме мигания. Нажатие на (-) или (+), установите необходимую температуру.
Нажатие (-) переведет регулятор в режим установки нижнего предела температуры (Тн), на индикаторе появится символ (_ _ _), а затем индикатор отобразит Тн в режиме мигания. Нажимая на (-) или (+), установите необходимую температуру.
Одновременное нажатие (-) и (+) переведет регулятор в режим установки режима работы, на индикаторе показан мигающий символ текущего режима работы. В режиме мигания индикатора, нажимая на (-) или (+), установите необходимый режим работы регулятора.
После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.

Назначение клемм:
Фвх - входной фазный провод;
Фвых - выходной фазный провод;
Овх - входной провод нейтрали;
Овых - выходной провод нейтрали.

Правила хранения:
Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.

Гарантийные обязательства:
Изготовитель гарантирует нормальную работу терморегулятора в течение одного года со дня продажи и предоставляет право бесплатного ремонта изделия при отсутствии механических повреждений. Ремонт и обмен производится по месту приобретения.
