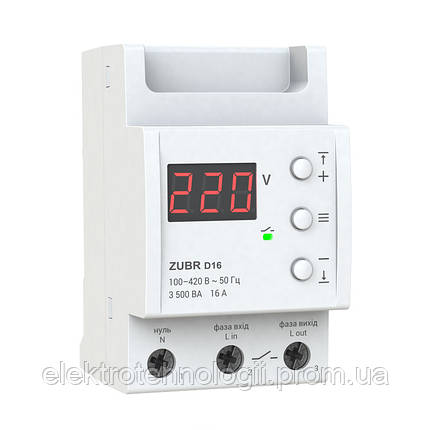

Реле напряжения ZUBR D16 помогает защитить электрооборудование от чрезмерных колебаний напряжения в сети.
Устройство отключает нагрузку при наступлении критической ситуации. Вы можете выбирать верхний предел напряжения в диапазоне от 220 до 280 В и нижний — от 120 до 210 В. Реле также защищает от обрыва нулевого провода на ЛЭП с попаданием его на фазу. Модель чаще всего применяется с контакторами (магнитный пускатель, силовое реле).
При наступлении аварийной ситуации в сети реле отключает подачу нагрузки до полной стабилизации напряжения.
При отключении нагрузки в энергонезависимую память записывается значение последнего аварийного напряжения, при котором произошло отключение.
Таймер задержки подачи нагрузки
После того как напряжение стабилизируется, реле возобновит подачу нагрузки через заданное время задержки. Вы можете самостоятельно установить длительность задержки от 3 до 600 с (шаг 3 с). Для компрессорного оборудования, например холодильников и кондиционеров, мы рекомендуем устанавливать ее длительность на 120–180 с.
Легкая настройка параметров
Управление устройством осуществляется только тремя кнопками. Цифровой экран отображает значение напряжения и системную информацию. С его помощью можно легко установить верхний и нижний предел допустимого напряжения. Также экран упрощает навигацию в меню.
На корпусе содержится зеленый индикатор, который сигнализирует о подаче напряжения.
Простая установка
Монтаж реле напряжения ZUBR D16 осуществляется в распределительный щит на стандартную DIN-рейку шириной 35 мм. Если в помещении существует вероятность попадания воды на устройство, тогда щит должен иметь класс защиты IP55 по ГОСТ 14254.
Основное электрооборудования, которое защищает реле напряжения следующие бытовые потребители тока такие, как холодильники, телевизоры, видео- и аудиотехника, компьютеры, а также другое электрооборудование, чувствительное к отклонениям в сети.
| Основные | |
|---|---|
| Страна производитель | Украина |
| Степень защиты IP | 20 |
| Тип монтажа | На DIN рейку |
| Масса | 170 г |
| Дисплей | Да |
| Индикация | Световая |
| Материал корпуса | Пластик |
| Технические характеристики | |
| Номинальный ток | 16 А |
| Максимальный ток | 16 А |
| Пользовательские характеристики | |
| Диапазон напряжения верхнее | 220-280 В |
| Номинальная мощность нагрузки | 3 500 ВА |
| Напряжение питания,В-мин | не менее 100 В не более 400 В |
| - | Управление любой мощностью нагрузки через контактор, Устанавливается в распределительном щитке |
| Габаритные размеры | 80/90/54 мм |
| Время отключения при понижении | не более 1,2 с |
| Производитель | ZUBR |
| Диапазон напряжения нижнее | 120-210 В |
| Гарантия | 60 мес |
| Время отключения при превышении | не более 0,05 |
| Максимальный ток нагрузки | 16 А |
| Максимальная сила тока | 16 |
