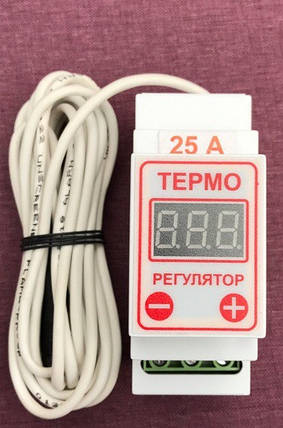

Цифровой терморегулятор ЦТР-5 используется для для поддержания необходимой температуры воздуха в помещениях.
Монтаж выполняется при отключенном от сети терморегуляторе. Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.
Правила использования:
Подключите терморегулятора к электрической сети (клеммы Фвх и 0). На индикаторе появятся 3 черточки, а затем индицируется температура окружающей среды.
Для установки верхнего предела температуры нажмите на метку (+), на индикаторе появятся 3 верхних черточки, а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (-) или (+) установите необходимую температуру. После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.
Для установки нижнего предела температуры нажмите на метку (-), на индикаторе появятся 3 нижних черточки (__), а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (-) или (+) установите необходимую температуру. После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.
Поместите датчик терморегулятора в место, в котором нужно поддерживать температуру. Подключите нагревательный прибор к клеммам Фвых и 0 на корпусе терморегулятора. Показания индикатора будут постепенно приближаться к заданной температуре. При недостаточной мощности нагревательного прибора необходимая температура может быть не достигнута, а при чрезмерно избыточной может проскакивать заданное значение, т.к. мощный нагревательный прибор в силу тепловой инерции продолжает выделять какое-то время тепло даже после отключения электропитания.
В случае обрыва термодатчика на индикаторе будет светиться символ "ЕК.К." (ошибка). После устранения неисправности восстанавливается нормальная работа терморегулятора.
Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.
| Основные | |
|---|---|
| Страна производитель | Украина |
| Минимальная температура регулирования | -55 град. |
| Максимальная температура регулирования | 125 град. |
| Тип монтажа терморегулятора | Накладной |
| Напряжение сети | 220~240 В |
| Дисплей | Да |
| Гарантийный срок | 12 мес |
| Пользовательские характеристики | |
| Точность поддержания температуры | ±0, 1°С |
| Максимально допустимая коммутируемая мощность | 5 кВт |
| Производитель | DigiCOP |
| Напряжение питания | 160-250 В (50 Гц) |
| Диапазон измеряемой температуры | -55°С ... +125°С |
