Терморегулятор ЦТРД-2ч 10А цифровой двухпороговый, четырех режимный DigiCOP

Терморегулятор ЦТРД-2ч цифровой двухпороговый, четырех режимный DigiCOP

 Терморегулятор ЦТРД-2 цифровой двухпороговый, четырех режимный DigiCOP предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д.

Терморегулятор - контактный (в терморегуляторе применен релейный силовой элемент).

Терморегулятор двух пороговый - верхний и нижний пороги (возможность задания верхнего значения (порога) температуры включения (отключения) и нижнего значения (порога) температуры включения (отключения).

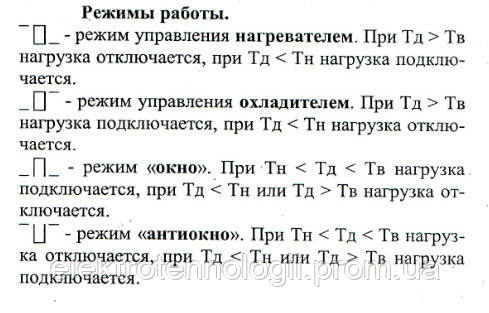

Режим работы - нагрев, охлаждение, окно, обратное окно!

Возможна работа как с активной нагрузкой (электролампы, ТЭНы и другие нагревательные приборы), так и с пассивной (трансформаторы, блоки контроля питания, преобразователи и другие приборы).

Терморегулятор управляется микроконтроллером, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку.

Техника безопасности:

Запрещается эксплуатация с поврежденной изоляцией и проводом датчика температуры. Не погружать температурный датчик в воду, т. к. он не герметичен. Монтаж, загрузку и выгрузку инкубатора производить при отключенном от сети терморегуляторе. Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.

 Правила использования:

   Установите терморегулятор на DIN-рейку и подключите его согласно схеме. Сдвоенный автоматический выключатель  должен быть с током отключения не более 75% от максимального тока терморегулятора.

Назначение клемм:
Фвх — входной фазный провод;
Фвых ― выходной фазный провод;
Овх — вход ной провод нейтрали;
Овых — выходной провод нейтрали.

   Настройки регулятора:
При включении прибора или по выходу из режима настроек на индикаторе индицируется символ текущего режима работы (см. выше), затем отображается текущая температура датчика (Тд).
Нажатие (+) переведет регулятор в режим установки верхнего предела температуры (Тв), на индикаторе появится символ , а затем индикатор отобразит Тв в режиме мигания. Нажатие на (-) или (+), установите необходимую температуру.
Нажатие (-) переведет регулятор в режим установки нижнего предела температуры (Тн), на индикаторе появится символ (_ _ _), а затем индикатор отобразит Тн в режиме мигания. Нажимая на (-) или (+), установите необходимую температуру.
Одновременное нажатие (-) и (+) переведет регулятор в режим установки режима работы, на индикаторе показан мигающий символ текущего режима работы. В режиме мигания индикатора, нажимая на (-) или (+), установите необходимый режим работы регулятора.
После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.
   Поместите датчик терморегулятора в место, в котором нужно поддерживать температуру.
   Подключите нагревательный (охладительный) прибор к клеммам Фвых и 0 на корпусе терморегулятора.

 Показания индикатора будут постепенно приближаться к заданной температуре. При недостаточной мощности нагревательного прибора необходимая температура может быть не достигнута, а при чрезмерно избыточной может проскакивать заданное значение, т.к. мощный нагревательный прибор в силу тепловой инерции продолжает выделять какое-то время тепло даже после отключения электропитания.

   При испарении влаги с поверхности термодатчика возможно искажение измеряемой температуры.

   Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.

Гарантийные обязательства:

Изготовитель гарантирует нормальную работу терморегулятора в течение одного года со дня продажи и предоставляет право бесплатного ремонта изделия при отсутствии механических повреждений. Ремонт и обмен производится по месту приобретения.
