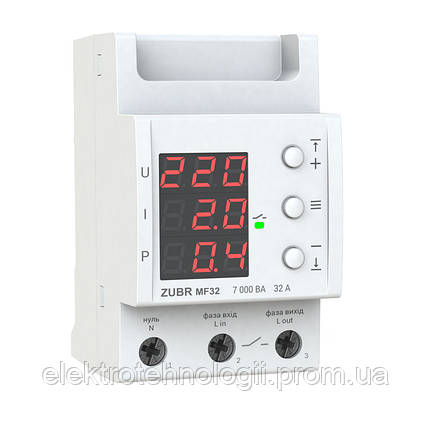

Многофункциональное реле ZUBR MF предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью Вы можете ограничивать уровень электропотребления всего дома. Реле действует по принципу отсекателя: при превышении установленных значений — отключает нагрузку.
Задержка включения нагрузки
Реле возобновит подачу нагрузки через установленное время после окончания аварийной ситуации и стабилизации напряжения в сети. Вы можете настроить время задержки подачи нагрузки от 3 до 600 с. Для чувствительного к частым включениям/выключениям питания оборудования (холодильники, кондиционеры и др.) мы рекомендуем устанавливать значение задержки на 120-180 с.
Вы можете настроить задержку выключения нагрузки при безопасном превышении потребления тока и активной мощности. Диапазон времени задержки составляет от 0 до 240 с.
Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).
Точность измерения напряжения и тока
Реле обеспечивает высокий уровень точности измерения уровня напряжения, тока и активной мощности благодаря использованию алгоритма True RMS. Но Вы можете скорректировать отображение этих параметров согласно вашему контрольному устройству.
Безопасность при эксплуатации
Корпус устройства изготовлен из негорючего поликарбоната. Также реле оснащено термодатчиком, который защищает от перегрева.
Простое управление
Управление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки. Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.
Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.
Удобный монтаж
Многофункциональное реле устанавливается в распределительный щиток на стандартную DIN-рейку. Ширина устройства составляет всего 53 мм.
| Основные | |
|---|---|
| Страна производитель | Украина |
| Степень защиты IP | 20 |
| Тип монтажа | На DIN рейку |
| Дисплей | Да |
| Индикация | Световая |
| Технические характеристики | |
| Количество фаз | 1 |
| Максимальная мощность | 5000 Вт |
| Номинальный ток | 32 А |
| Минимальное напряжение срабатывания | 120 В |
| Максимальное напряжение срабатывания | 280 В |
| Габаритные размеры | |
| Длина | 70 мм |
| Высота | 85 мм |
| Ширина | 53 мм |
| Пользовательские характеристики | |
| Напряжение питания | 100-420В |
| Время отключения при понижении | 176-210В - 10 сек, 164-176В - 0,5 сек, ниже 164В - 0,04 сек |
| Пределы напряжения | верхний 220-280 В, нижний 120-210 В |
| Производитель | ZUBR |
| Время отключения при превышении | свыше 264В - 0,04 сек, 220-264В - 0,5 сек |
| Материал корпуса | Поликарбонат |
| Барьер (реле напряжения) ZUBR | |
| Гарантия, мес | 60 |
| Точность измерения силы тока | ±2 % ±0,1 А |
| Кол-во коммутаций под нагрузкой, не менее | 100 000 циклов |
| Кол-во коммутаций без нагрузки, не менее | 1000 000 циклов |
| Тип реле | электромагнитное |
| Время задержки включения нагрузки | 3–600 с |
| Время задержки отключения нагрузки при превышении тока или мощности | 0–240 c |
