Эксплуатация гибкого провода ПВС 3х4
Виды эксплуатации изделия:
- совместно с какими-либо переносными электрическими приборами, инструментами либо другими устройствами, потребляющими электрический ток в быту;
- совместно со стационарными машинами и механизмами бытового назначения для присоединения к электрической сети;
- в удлинительных шнурах;
- в распределительных квартирных щитах.
Проводник рассчитан на передачу электрической энергии переменного тока с напряжением до 380 вольт с частотой 50 Гц. Токопроводящие жилы проводят ток с силой 32А при воздушной прокладке. При нормальной эксплуатации жилы могут нагреваться до температуры +70ºС.
Электрическое сопротивление постоянному току 1 км токопроводящей жилы при температуре +20ºС составляет 4,95 Ом (жила выполнена из нелужёной медной проволоки 5 класса гибкости) по ГОСТ 22483-77.
Имеет наружный диаметр равный 12,05 мм.
Толщина изоляции из ПВХ пластиката равна 0,8 мм.

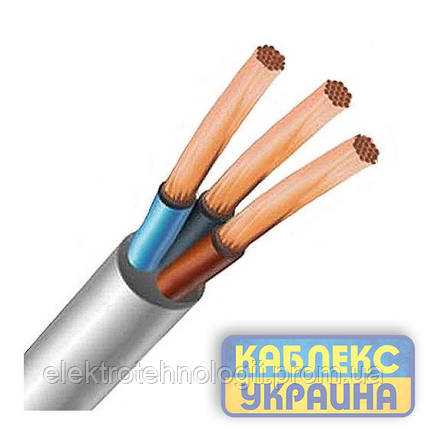

Конструктивно состоит из трёх многопроволочных медных жил, которые изолированы ПВХ пластикатом. После скрутки жилы заключаются в оболочку из ПВХ пластиката другой рецептуры, которая способна защищать от влаги и пыли, воспринимает солнечную радиацию и различные механические нагрузки.
При изгибе минимальный радиус составляет 60,25 мм или 5d.
Температура воздушной среды может изменяться в пределах от -40 до +40ºС.
| Основные | |
|---|---|
| Производитель | Каблекс Украина |
| Страна производитель | Украина |
| Тип провода | Монтажный |
| Упаковка | Бухта |
| Длина в упаковке | 100 м |
| Масса | 20.6 кг/м |
| Конструкция кабеля | Гибкая |
| Конструктивные особенности | |
| Количество жил | 3 |
| Сечение жилы | 4 кв.мм |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Скрутка жил | Да |
| Механические характеристики | |
| Минимальная рабочая температура | -40 град. |
| Максимальная рабочая температура | 40 град. |
| Электрические характеристики | |
| Максимальная рабочая частота | 50 Гц |
| Номинальная токовая нагрузка, не более | 32 А |
| Пользовательские характеристики | |
| Жила | медная круглая многопроволочная |
| Изоляция | поливинилхлоридная |
| Климатическое исполнение, категория размещения | У3 |
| Максимальное напряжение, В | ~ ≤380 |
| Сечение жил | 4 |
