Круглый гибкий провод ПВС 2х1.5 эксплуатируется для передачи электроэнергии в сетях переменного тока при напряжении не выше 380 V с частотой 50 Hz. При прокладке в воздушной среде проводимая номинальная сила тока равна 16А. Выдерживаемая мощность (в первом приближении) P ≈ I · U = 16A · 220V = 3.52 кВт.
5 класс гибкости проволоки для токоведущей жилы, согласно нормативному документу ГОСТ 22483-77.
Эксплуатационные характеристики
- Температурные условия, в которых изделие является работоспособным, находятся в диапазоне от -40 до +40ºС.
- Не распространяет горения при одиночной прокладке.
- Жила при проведении тока разогревается до максимальной температуры +70ºС.
- Климатическое исполнение и категория размещения У3 согласно ГОСТ 15150-69.
- Срок службы 6 лет (при стационарной прокладке – 10 лет).
Геометрические параметры
- Наружный диаметр (справочное значение) равен 7,2 мм.
- Толщина изоляционного покрова токопроводящей жилы составляет 0,7 мм.
- Бытовой проводник имеет две медные многопроволочные жилы с площадью сечения 1,5 мм2 каждая.

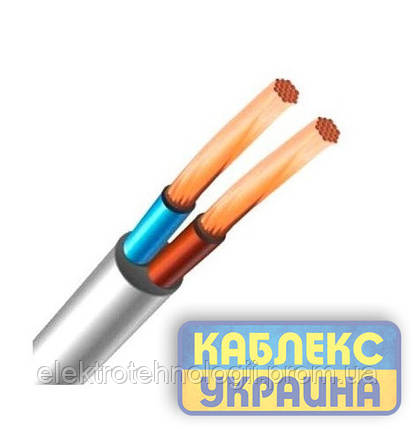

Конструктивные особенности гибкого провода ПВС 2х1,5
Круглый соединительный провод ПВС 2х1.5 конструктивно складывается из двух токопроводящих жил заключённых в изоляционный поливинилхлоридный (ПВХ) пластикат. Далее жилы скручиваются, и накладывается оболочка из шлангового ПВХ пластиката таким образом, чтобы заполнить все пустоты между свитыми жилами. Токопроводящая жила скручивается из нелужёной медной проволоки.
При монтаже изоляция должна легко отделяться от медных проволок, а также оболочка должна легко отходить от изоляции.
| Основные | |
|---|---|
| Производитель | Каблекс Украина |
| Страна производитель | Украина |
| Тип провода | Монтажный |
| Упаковка | Бухта |
| Длина в упаковке | 100 м |
| Масса | 8.4 кг/м |
| Конструкция кабеля | Гибкая |
| Конструктивные особенности | |
| Количество жил | 2 |
| Сечение жилы | 1.5 кв.мм |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Цвет изоляции | Белый |
| Скрутка жил | Да |
| Механические характеристики | |
| Минимальная рабочая температура | -40 град. |
| Максимальная рабочая температура | 40 град. |
| Электрические характеристики | |
| Максимальная рабочая частота | 50 Гц |
| Номинальная токовая нагрузка, не более | 16 А |
| Пользовательские характеристики | |
| Жила | медная круглая многопроволочная |
| Изоляция | поливинилхлоридная |
| Климатическое исполнение, категория размещения | У3 |
| Максимальное напряжение, В | ~ ≤380 |
| Сечение жил | 1 |
