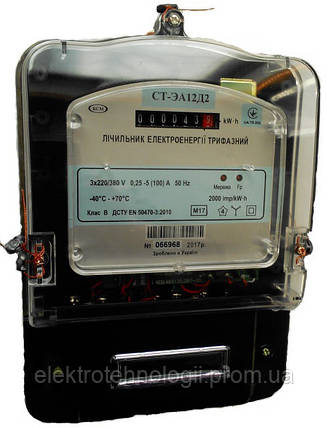

Счетчик Коммунар СТ-ЭА12Д2 5-100А трехфазный однотарифный

Электросчетчик Коммунар СТ-ЭА12Д2 3х220/380В 5-100А с электромеханическим отчетным устройством предназначен для измерения активной электроэнергии в трёхфазных четырёхпроводных сетях переменного тока частотой 50Гц. Счетчики могут быть установлены на предприятиях и у бытовых потребителей, в том числе в составе автоматизированных систем контроля и учета электроэнергии.

Счетчик СТ-ЭА12Д2 выпускается предприятием – изготовителем в опломбированном виде и предназначен для эксплуатации без повторной проверки перед установкой у потребителя.

Электросчетчик СТ-ЭА12Д2 имеет семиразрядный электромеханический счетный механизм.
Световые индикаторы контроля индуцируют:

• обратную мощность (энергию) по каждой фазе (реверс);
• наличие напряжения и тока по каждой фазе;
• наличие заниженных значений или отсутствие фазных напряжений;
• состояние учета;
• нарушение последовательности подключения фаз.

Счетчик СТ-ЭА12Д2 предназначен для измерения электрической энергии при следующих параметрах входного сигнала:

• предельное напряжение (фазное) - от 143 до 253 В;
• сила тока в каждой фазе - от стартовой силы тока до максимальной, согласно варианту выполнения счетчика;
• частота сети - от 47,5 до 52,5 Гц;
• коэффициент мощности соѕφ – от 0,5 до 1,0 при индуктивной нагрузке и от 0,8 до 1,0 при емкостной нагрузке.

Электросчетчик имеет передающее устройство, соединенное с его поверочным выходом, предназначен для
проверки счетчика и дистанционной передачи информации о прирост измеряемой электрической энергии.

Счетчик электроэнергии СТ-ЭА12Д2 выполнен на трехфазной большой интегральной микросхеме (БИС), которая измеряет мощность и генерирует импульсы с частотой, пропорциональной измеряемой мощности.
Конструкция счетчика состоит из корпуса, печатной платы, зажимной колодки и крышки. Корпус изготовлен из пластмассы.
В корпусе размещены измерительные трансформаторы тока, отсчетное устройство и печатная плата, на которой размещены ВИС, блок питания, узел индикации. На панель выведены светодиодные индикаторы «U» по фазам «А», «В», «С» – группы индикаторов наличия фазного напряжения каждой фазы, обратной последовательности подключения фаз, обратного направления тока.

Счетчики соответствуют требованиям ДСТУ ІЕС 61036:2001, СОУ-Н МПЕ 40.1.35.110:2005, сертифицированы на соответствие измерительной техники утвержденному типу и внесены в Госреестр.

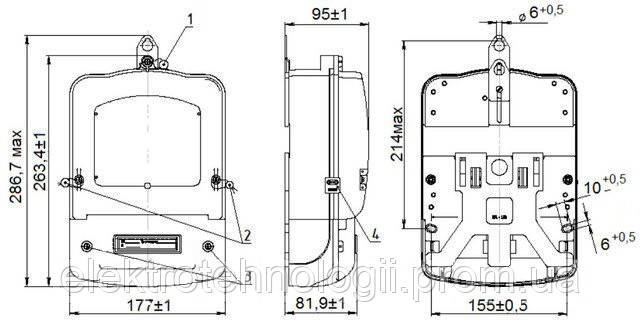

Габаритные и установочные размеры электросчетчика с местом пломбировки:
