Цифровое реле напряжения 16 А RedLine

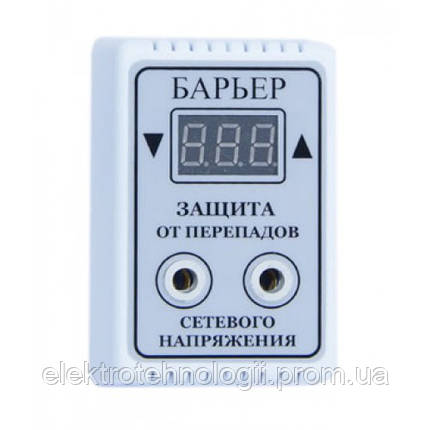

Микроконтроллерный автомат защиты от перепадов напряжения в сети «Барьер» предназначен для аварийного отключения бытовых электроприборов при выходе сетевого напряжения за пределы допустимого.
«Барьер» осуществляет постоянный контроль сетевого напряжения и отключает нагрузку в случае выхода напряжения за установленные пределы. После того как сетевое напряжение придет в норму, включается таймер обратного отсчета времени, по истечении которого нагрузка будет подключена. Если во время обратного отсчета сетевое напряжение выходило за установленные пределы ― нагрузка не будет подключена, а отсчет времени начнется снова.
Внимание!: для холодильников и устройств, в которых присутствуют компрессоры малой мощности, время задержки включения необходимо устанавливать не менее 300 секунд.
В данном приборе осуществляются следующие виды настроек:
- Установка верхнего порога напряжения от 230 до 280 В;
- Установка нижнего порога напряжения от 150 до 210 В;
- Установка времени задержки включения от 3 до 900 секунд;
- Установка необходимого напряжения гистерезиса от 0 до 5 В.
Установить данные параметры вы можете нажав и удержав одновременно кнопки "+" и "-" на приборе.
Все настройки осуществляются в следующем порядке:
После одновременного нажатия "+" и "-" загораются и гаснут верхние сегменты цифр индикатора. Отображается верхний порог напряжения. Кнопками "+" и "-" производится установка верхнего порога напряжения от 230 до 280 В. Далее нужно еще раз одновременно нажать кнопки "+" и"-" для перехода в режим следующей настройки, либо в случае, когда вы хотите перейти в обычный рабочий режим вам нужно подождать пять секунд, после чего прибор автоматически перейдет в рабочий режим. Все следующие настройки осуществляются аналогично предыдущей.
В случае, когда начались перепады напряжения, прибор вышел из рабочего режима и находится в режиме обратного отсчета, опять начнется перепад напряжения ― отсчет будет начат сначала.
Техника безопасности:
Во избежание пожара не допускается эксплуатация «Барьера» с нагрузкой, превышающей максимально допустимое значение. Запрещается использование «Барьера» со вскрытым корпусом. Не допускайте попадания воды внутрь корпуса.
Гарантийные обязательства:
Гарантийный срок эксплуатации ― 12 месяцев со дня продажи. В случае отказа «Барьера» в период гарантийного срока потребитель имеет право на бесплатный ремонт изделия, вернув его по месту приобретения. Гарантийные обязательства не распространяются на изделия с нарушением пломб; механическими повреждениями; со следами попадания внутрь жидкостей, посторонних предметов или насекомых; подгоревшими или оплавленными клеммами вследствие перегрузки или неправильной установки.
При аннулировании гарантийных обязательств, ремонт может быть произведен в платном порядке, без возобновления или продолжения гарантии.
| Основные | |
|---|---|
| Степень защиты IP | 20 |
| Тип монтажа | В розетку |
| Дисплей | Да |
| Производитель | Redline |
| Максимальная рабочая температура | 55 град. |
| Страна производитель | Украина |
| Материал корпуса | Пластик |
| Индикация | Цифровая |
| Технические характеристики | |
| Номинальный ток | 16 А |
| Максимальный ток | 16 А |
| Номинальное рабочее напряжение по переменному току | 220 В |
| Барьер (реле напряжения) цифровой RedLine | |
| Верхний порог отключения нагрузки: | 230-280 В (по умолчанию 240 В) |
| Нижний порог отключения нагрузки: | 150-210 В (по умолчанию 190 В) |
| Время отключения нагрузки: | Нижний порог (ниже 120 В): 20 мс |
| Пользовательские характеристики | |
| Время задержки включения | 3-900 с (10 с) |
| Максимальная сила тока | 16 |
| Индицируемое напряжение | 100-400 Вольт |
| Минимальная рабочая температура | 5 |
| Погрешность вольтметра | не более 5 Вольт |
