Провод ШВВП нг 2х0,5 черный (ГОСТ)

Провод ШВВП 2х0,5 применяется в системах переменного тока напряжением не более 380 V с частотой 50 Hz для создания участков электропроводки в бытовых помещениях. Прокладывается в сухих и влажных местах, где возможны изгибы.

Технические, эксплуатационные и геометрические характеристики шнура ШВВП 2х0,5

Технические параметры​

Устанавливается в сетях переменного тока с силой до 4 А при прокладке в воздушной среде (при установке в штробах или штукатурке пропускает больший ампераж).
Медная нелужёная токопроводящая жила изготавливается из нескольких проволок 4 класса гибкости согласно нормативному документу ГОСТ 22483 от 1977 года. Исходя из перечисленных особенностей, табличным методом определяется электрическое сопротивление постоянному току 1 км жилы равное 40,5 Ом при t = +20ºС.
Электрическое сопротивление 1 км изоляции при температуре +70ºС не менее 12 кОм.

Эксплуатационные данные

Работоспособен в температурных условиях не выходящих за пределы от -15 до +50ºС. Минимальный радиус изгиба проводника при установке равен 5h = 16 мм (высота провода указывается ниже).
При одиночной прокладке ПВХ оболочка не распространяет пламени. Температура разогревания токоведущей жилы при нормальной работе до +70ºС.
Проходит испытание в течение 5 минут переменным напряжением 2000 V с частотой 50 Hz без погружения в водную среду.
Прочность провода при растяжении не менее 10 мПа (при старении потери прочности должны составлять не более 20%).

Геометрические характеристики

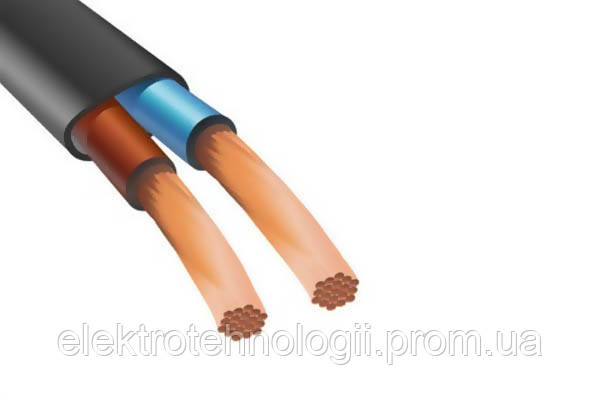

Описываемый соединительный шнур ШВВП имеет две медные многопроволочные жилы, которые уложены параллельно друг другу и имею площадь сечения 0,5 мм2 каждая.
Расчётная ширина и толщина кабеля соответствуют значения 5 и 3,1 мм. Толщина поливинилхлоридной изоляции не менее 0,5 мм. Толщина шланговой ПВХ оболочки не меньше 0,6 мм.

При эксплуатации в стационарных электрических установках и электропроводке срок службы не менее 10 лет. При создании подвижных присоединений срок службы снижается до 6 лет.

Конструктивные особенности

Токопроводящая жила свивается из нескольких медных нелужёных проволок. Лужение применяется для проводников эксплуатирующихся в тропическом климате для защиты от коррозии. Многопроволочная жила способна изгибаться без поломок.

Поверх жилы накладывается изоляционный поливинилхлоридный (ПВХ) пластикат. Для нулевой жилы изоляция голубого цвета, для фазы – коричневый цвет. ПВХ пластикат складывается из полимеризированного хлоридного винила, пластификатора, стабилизатора, красителя и наполнителя.

Пластификаторы придают полимеру необходимую эластичность, которая нужна для обработки и эксплуатации. В процессе старения испаряется именно пластификатор, поэтому ПВХ пластикат теряет эластичность, образуются трещины, что приводит к разрушению материала. Стабилизаторы задерживают в полимере хлористый водород, что увеличивает температуру распада пластиката (делают её более 140ºС). Наполнители вводят в состав для снижения стоимости материала, массовая доля не превышает 20%.

Завершающим этапом при производстве шнура ШВВП 2х0.5 является заключение изолированных жил в оболочку из ПВХ пластиката. Для оболочки применяется ПВХ пластикат другого рецепта, который обеспечивает его устойчивость к солнечному облучению (вызывает световое старение).
