Конструкция

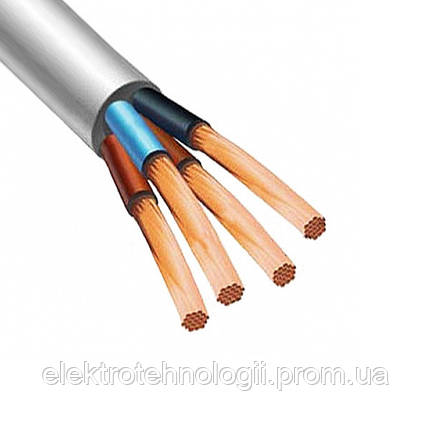

Гибкий монтажный провод ПВС 4х6 имеет четыре медные многопроволочные токоведущие жилы, которые имеют равную площадь сечения 6 мм2 и соответствуют 5 классу гибкости по ГОСТ 22483-77. Каждая жила изолируется при помощи поливинилхлоридного (ПВХ) пластиката толщиной 0,8 мм, все 4 скрученные жилы заключаются в ПВХ оболочку, которая обеспечивает защиту от солнечных лучей, механических воздействий и не пропускает влагу.
Изготавливается согласно требованиям стандарта ГОСТ 7399 2008 года издания.
Электрические характеристики
Токовая нагрузка на каждую жилу при прокладке в воздухе составляет 40А (при прокладке в штукатурке охлаждающие условия хуже, поэтому и нагрузка снижается). Работоспособен в системах переменного тока с напряжением не более 380 вольт и частоте 50 герц (в основном для трёхфазных систем).
При прокладке допускаются изгибы наименьшим радиусом равным 5d, где d = 13,9 мм – внешний расчётный диаметр проводника.
| Основные | |
|---|---|
| Конструкция кабеля | Гибкая |
| Длина в упаковке | 100 м |
| Упаковка | Бухта |
| Производитель | Нанокабель |
| Страна производитель | Украина |
| Тип провода | Силовой |
| Конструктивные особенности | |
| Количество жил | 4 |
| Сечение жилы | 6 кв.мм |
| Наличие изоляции | Да |
| Скрутка жил | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Электрические характеристики | |
| Номинальная токовая нагрузка, не более | 30 А |
| Максимальная рабочая частота | 50 Гц |
| Пользовательские характеристики | |
| Срок службы | 10 лет стационарно или 6 лет подвижно |
| Максимальное напряжение, В | ~ ≤380 |
| Жила | медная круглая многопроволочная |
| Сечение жил | 6 |
| Электрическое сопротивление жилы, Ом/км | 3.3 |
| Климатическое исполнение, категория размещения | У3 |
| Изоляция | поливинилхлоридная |
