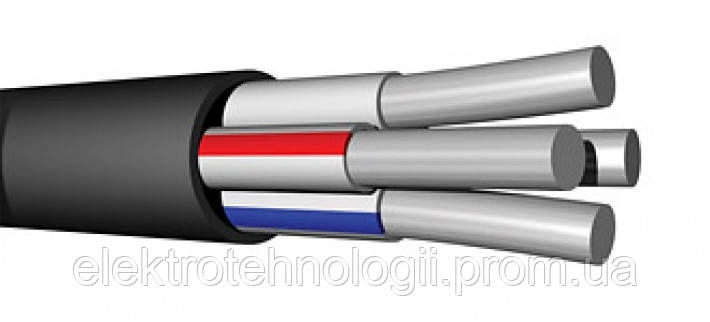

Применение алюминиевого кабеля АВВГ 3х16+1х10
Проводник предназначен для стационарной прокладки в воздушной среде, при низком уровне механических нагрузок способен прокладываться в траншее, а также в затопляемых подвальных помещениях. Изоляция и оболочка выполнена из поливинилхлоридного пластиката, который обеспечивает не распространение горения при одиночной прокладке проводника.
Рабочий температурный диапазон ограничивается значениями -50 и +50°С. Относительная влажность до 98% при температуре окружающей среды +35°С.
При прокладке допускается загибание проводника с наименьшим радиусом около 150 мм (приравнивается 7.5 наружным диаметрам).
Подсоединяется к трёхфазным сетям переменного напряжения таким образом, что три основные жилы (большего сечения) подключаются к фазам, а четвёртая жила используется как PEN-проводник (соединение функций защитной и нулевой рабочей жилы).
Технические характеристики
Технические характеристики и условия эксплуатации силового кабеля АВВГ 3х16+1х10 соответствуют положениям ГОСТ 16442-80.
Номинальное напряжение в трёхфазной системе не более 720 вольт, наибольшее напряжения в другой электрической сети приравнивается 0.66 кВ.
Токовые нагрузки допускаются не более:
- 67А при прокладке в воздушной среде;
- 77А при расположении в земле;
- 100А при прокладке в водной среде.
Указанные значения номинальной силы тока действительны в трёхфазной сети.
Основная токопроводящая жила выдерживает воздействие в течение 1 секунды тока короткого замыкания с силой 1.13 кА
| Основные | |
|---|---|
| Конструкция кабеля | Гибкая |
| Длина в упаковке | 100 м |
| Упаковка | Бухта |
| Производитель | Нанокабель |
| Страна производитель | Украина |
| Тип провода | Силовой |
| Срок службы | 30 лет |
| Конструктивные особенности | |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Электрические характеристики | |
| Номинальная токовая нагрузка, не более | 67 А |
| Максимальная рабочая частота | 50 Гц |
| Пользовательские характеристики | |
| Максимальное напряжение, В | ~ ≤660 |
| Жила | алюминиевая круглая монолитная |
| Предельный ток односекундного КЗ, А | 1130 |
| Количество жил | 3+1 |
| Сечение жил | 16 |
| Сечение жилы | 16 кв.мм |
| Электрическое сопротивление жилы, Ом/км | 1.91 |
| Климатическое исполнение, категория размещения | УХЛ1 |
| Изоляция | поливинилхлоридная |
