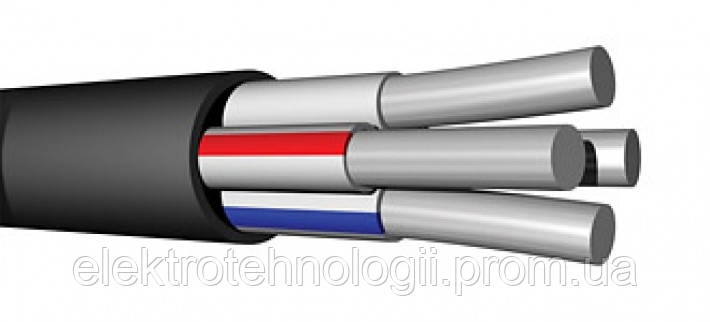

Применение алюминиевого кабеля АВВГ 3х10+1х6
Предназначен для стационарной прокладки и служит для транспортировки электрической энергии в трёхфазных системах переменного тока. Три основные жилы подсоединяются к трём фазам, а четвёртая жила меньшего сечения объединяет в себе нулевую рабочую жилу и жилу заземления.
Изоляция и оболочка проводника выполнены из поливинилхлоридного пластиката, который не распространяет горения при одиночном расположении провода (при вынесении из постороннего источника пламени самостоятельно погасает).
Электрические характеристики четырёхжильного кабеля АВВГ 3х10+1х6
Изделие соответствует нормативному документу ГОСТ 16442-80, в котором отражены требования к конструкции, характеристики и рекомендации по эксплуатации.
Напряжения:
- в сетях переменного тока не более 660 вольт;
- в трёхфазных системах допускается до 720 вольт;
- номинальная частота равна 50 герцам.
Токовые нагрузки:
- в воде до 76 ампер;
- в земле до 59 ампер;
- в воздухе до 50 ампер.
Прокладка в земле не рекомендуется стандартом. Однако при неглубокой закладке и при незначительных сдавливающих усилиях АВВГ способен выполнять возложенные задачи. Односекундное короткое замыкание с силой тока 700 ампер не вызывает потери функциональности кабельной линии.
Электрическое сопротивление постоянному току токопроводящей жилы, изготовленной из алюминиевой проволоки класса 1 по ГОСТ 22483-77, составляет 3.08 Ом / км.
Электрическое сопротивление изоляционного ПВХ пластиката сильно зависит от температуры: 7 000 кОм / км при +20°С и 5 кОм / км при +70°С. Эта характеристика влияет на задаваемую температуру нагрева токопроводящей жилы, а следовательно, на допустимую силу тока.
| Основные | |
|---|---|
| Конструкция кабеля | Гибкая |
| Длина в упаковке | 100 м |
| Упаковка | Бухта |
| Производитель | Нанокабель |
| Страна производитель | Украина |
| Тип провода | Силовой |
| Срок службы | 30 лет |
| Конструктивные особенности | |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Электрические характеристики | |
| Номинальная токовая нагрузка, не более | 50 А |
| Максимальная рабочая частота | 50 Гц |
| Пользовательские характеристики | |
| Максимальное напряжение, В | ~ ≤660 |
| Жила | алюминиевая круглая монолитная |
| Предельный ток односекундного КЗ, А | 700 |
| Количество жил | 3+1 |
| Сечение жил | 10 |
| Сечение жилы | 10 кв.мм |
| Электрическое сопротивление жилы, Ом/км | 3.08 |
| Климатическое исполнение, категория размещения | УХЛ1 |
| Изоляция | поливинилхлоридная |
