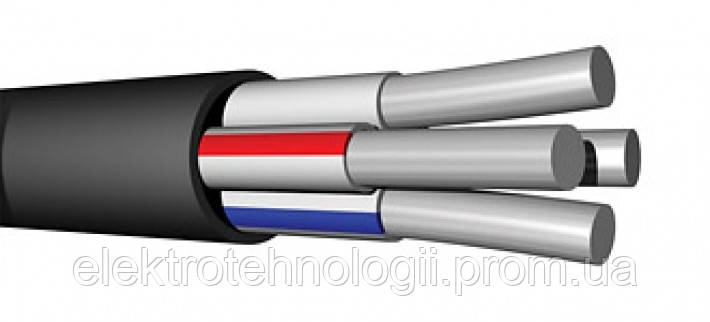

Провод АВВГ 3х6+1х4 (ГОСТ)

Технические характеристики кабеля АВВГ 3х6+1х4

Характеристики и условия эксплуатации кабеля, размеры конструктивных элементов заложены в положениях нормативного документа ГОСТ 16442-80.

Провод работоспособен в трёхфазной системе с напряжением не более 720 V при частоте 50 Hz, другие сети с напряжением не больше 660 V. Жила пониженного сечения применяется как PEN-проводник (совмещение функций защитной и нулевой рабочей жил).

Токовые нагрузки на каждую жилу меняются в зависимости от условий прокладки (указаны для трёхфазной сети):

• 37А при расположении в воздушной среде;
• 44А при прокладке в траншее (не рекомендуется для глубокой закладки и при сильных сдавливающих нагрузках);
• 57А при прокладке в воде (ампераж при прокладке в земле умножается на коэффициент 1.3).
• Односекундное короткое замыкание с силой 420 ампер не вносит необратимых изменений в конструкцию.

Электрические сопротивления конструктивных элементов:

• основной алюминиевой токопроводящей жилы 5.11 Ом / км при t = +20°С согласно ГОСТ 22483-77, учитывая проволоку 1 класса;
• изоляционного пластиката 9 000 кОм / км при t = +20°С;
• ПВХ пластиката для изоляции 5 кОм / км при t = +70°С (нагрев жилы при долговременном протекании номинального тока).

Эксплуатационные параметры алюминиевого провода АВВГ 3х6+1х4

Ввиду резкого снижения электрического сопротивления изоляционного ПВХ пластиката при увеличении температуры, назначаются следующие температуры нагрева жилы:

• +160°С при протекании короткого замыкания в течение 4 секунд;
• +80°С при проведении токов перегрузки длительностью не более 8 часов за сутки, при этом суммарная продолжительность режима не долее 1000 часов за всю эксплуатацию;
• +70°С при протекании номинального тока длительный период.

Заданные значения вторят свойствам полимера: не деформируется при температуре около +80°С, не трескается при часовой выдержке в температуре около +150°С. Температура окружающей среды должна отвечать условию: -50°С ≤ t ≤ +50°С. Повышение относительной влажности допускается до 98% при температуре +35°С.

При прокладке нижнее значение температуры воздуха не менее -15°С. При более низких значениях температуры следует выдержать кабель в тёплом помещении, чтобы избежать растрескивания оболочки при изгибе проводника.

Наименьший радиус изгиба приравнивается 7.5 диаметрам (около 120 мм).
