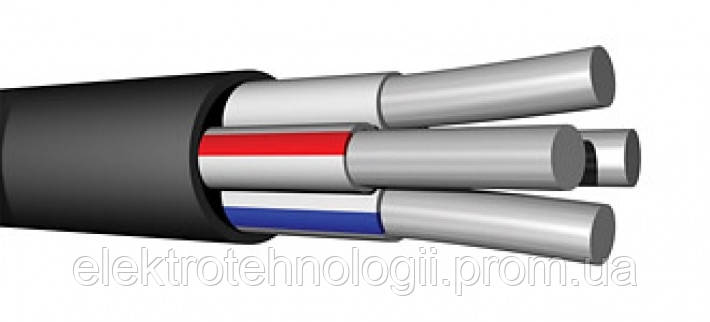

Кабель АВВГ 3х4+1х2.5 конструктивно складывается из трёх жил равного сечения 4 квадратных мм и одной жилы меньшей площади сечения 2.5 квадратных мм. Жила пониженного сечения применяется как PEN-проводник, объединяющий свойства нулевой рабочей жилы и заземляющей жилы. Как видно на фотографии, каждая жила изолируется поливинилхлоридным пластикатом различного цвета, толщина изоляционного покрова не менее 0.6 мм. После скручивания алюминиевых жил, они заключаются в шланговую поливинилхлоридную оболочку толщиной не меньше 1.5 мм. Для защитной оболочки характерен черный цвет.
Те же конструктивные элементы подчёркиваются в маркировке проводника АВВГ 3х4+1х2.5 – алюминиевый провод (А) в поливинилхлоридной изоляции (В) в ПВХ оболочке (В) без защитных покровов (Г). Далее следует число жил и их площадь поперечного сечения.
Указанный кабель соответствует требованиям нормативного документа ГОСТ 16442-80, алюминиевая токопроводящая жила из проволоки 1 класса выполнена по ГОСТ 22483-77.
ПВХ изоляция допускает следующие температуры нагрева токопроводящей жилы:
- +70°С при долгом протекании номинальной силы тока;
- +80°С при ограниченном проведении токов перегрузки (не долее 1000 часов за всю службу, не больше 8 часов за круглые сутки);
- +160°С при четырёхсекундном воздействии тока короткого замыкания.
Для трёхфазной системы переменного тока с напряжением не выше 720 вольт при частоте 50 герц допускаются следующие номинальные силы тока (для других сетей максимальное напряжение 0.66 киловольт):
- 29 ампер при прокладке в воздухе;
- 37 ампер при расположении в грунте (не рекомендуется подобный вид прокладки в стандарте);
- 48 ампер при прокладке в воде.
Подключение всех четырёх жил к фазам не допускается.
| Основные | |
|---|---|
| Конструкция кабеля | Гибкая |
| Длина в упаковке | 100 м |
| Упаковка | Бухта |
| Производитель | Нанокабель |
| Страна производитель | Украина |
| Тип провода | Силовой |
| Срок службы | 30 лет |
| Конструктивные особенности | |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Электрические характеристики | |
| Номинальная токовая нагрузка, не более | 29 А |
| Максимальная рабочая частота | 50 Гц |
| Пользовательские характеристики | |
| Максимальное напряжение, В | ~ ≤660 |
| Жила | алюминиевая круглая монолитная |
| Предельный ток односекундного КЗ, А | 290 |
| Количество жил | 3+1 |
| Сечение жил | 4 |
| Сечение жилы | 4 кв.мм |
| Электрическое сопротивление жилы, Ом/км | 7.41 |
| Климатическое исполнение, категория размещения | УХЛ1 |
| Изоляция | поливинилхлоридная |
