Провод ПВС нг 4х4 (ГОСТ)

Применение соединительного провода ПВС 4х4​

Проводник складывается из четырёх токопроводящих медных жил равных в сечении 4 мм2. Токовая нагрузка на каждую жилу может составлять 32А при монтаже в воздухе в трёхфазной системе. Эксплуатируется в сетях переменного тока с напряжением до 380 V с частотой 50 Hz. Если воспользоваться приблизительным расчётом без учёта реактивной мощности (P = U · I), то мощность подключаемых установок и аппаратов на одну жилу может достигать:

• 7 кВт при напряжении 220 вольт;
• 12 кВт при напряжении 380 вольт.

Изделие  находит применение в трёхфазных системах с наличием нулевой жилы. Может передавать электрическую энергию к асинхронным электрическим двигателям, которые эксплуатируются при строительстве либо ремонте, а также находятся в дачном либо промышленном пользовании. Подходит для стационарного и подвижного присоединения, может контактировать с влагой и пылью, благодаря поливинилхлоридной (ПВХ) защитной оболочке.

Технические и эксплуатационные характеристики монтажного провода ПВС 4 х 4

Электрическое сопротивление постоянному току при t = 20ºС одного километра медной жилы, выполненной из нескольких нелужёных проволок 5 класса гибкости, составляет 4,95 Ом в соответствии с табличным значением ГОСТ 22483-77.

Эксплуатация провода допустима в температурном диапазоне от -15 до +50ºС. Относительная влажность может доходить до 98% при t = +35ºС (конденсат не образовывается). Рабочая температура для жилы приравнивается 70ºС.

Внешний диаметр составляет d = 12,3 мм. Изоляционный покров имеет толщину не менее 0,8 мм.
При монтаже могут производиться изгибы с минимальным радиусом равным 5·d (в пересчёте 61.5 мм).

Конструкция

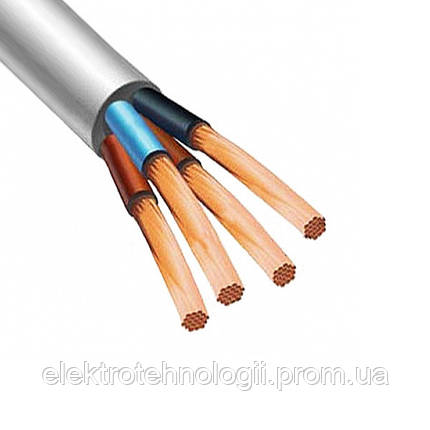

Бытовой гибкий провод ПВС 4 по 4 состоит из четырёх медных многопроволочных жил, покрытых ПВХ изоляцией. После скрутки жил накладывается ПВХ оболочка таким образом, чтобы заполнить все пустые пространства и получить круглое изделие .
