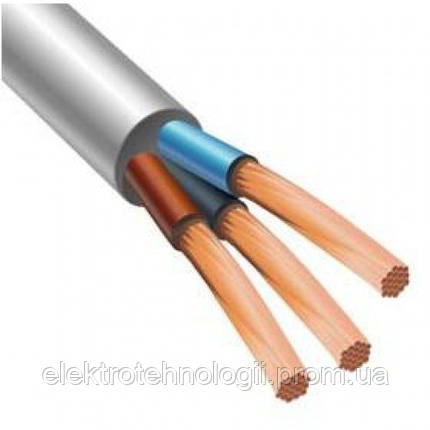

Параметры гибкого провода ПВС 3х2,5
Спроектирован для работы в цепях переменного тока с напряжением до 380 вольт при частоте 50 Гц.
Пропускает электрический ток с силой 20А при воздушной прокладке. Оценочная мощность: при 220 V – около 4,4 кВт; при 380 V – около 7,6 кВт.
Кабельное изделие выпускается с тремя токопроводящими жилами с сечением 2,5 мм2 каждая.
Изоляционный ПВХ пластикат имеет толщину не менее 0,8 мм.
Наружный диаметр определяется расчётным способом и равен 9,8 мм.
При установке разрешается совершать изгибы и минимальным радиусом 49 мм, что соответствует 5·d.
Производится для работы в условиях умеренного климата при монтаже в зданиях и сооружениях с отоплением, защищённых от атмосферных воздействий (исполнение У3 по ГОСТ 15150).
Температура воздуха может изменяться в пределах от -15 до +50ºС. Относительная влажность может принимать значение 98% (отсутствие конденсата) при температуре +35ºС (повышение температуры должно сопровождаться снижением относительной влажности). Жила рассчитана на нагрев от проходящего электрического тока до +70ºС.
| Электрические характеристики | |
|---|---|
| Номинальная токовая нагрузка, не более | 20 А |
| Максимальная рабочая частота | 50 Гц |
| Конструктивные особенности | |
| Количество жил | 3 |
| Наличие изоляции | Да |
| Скрутка жил | Да |
| Сечение жилы | 2.5 кв.мм |
| Материал оболочки | Поливинилхлоридный пластикат |
| Основные | |
| Длина в упаковке | 100 м |
| Упаковка | Бухта |
| Производитель | Нанокабель |
| Страна производитель | Украина |
| Конструкция кабеля | Гибкая |
| Тип провода | Силовой |
| Пользовательские характеристики | |
| Срок службы | 10 лет стационарно или 6 лет подвижно |
| Максимальное напряжение, В | ~ ≤380 |
| Жила | медная круглая многопроволочная |
| Электрическое сопротивление жилы, Ом/км | 7.98 |
| Климатическое исполнение, категория размещения | У3 |
| Изоляция | поливинилхлоридная |
