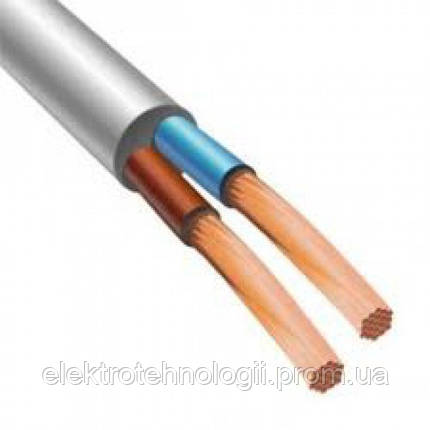

Провод ПВС нг 2х1.5 (ГОСТ)

Технические характеристики​

Круглый гибкий провод ПВС 2х1.5 эксплуатируется для передачи электроэнергии в сетях переменного тока при напряжении не выше 380 V с частотой 50 Hz. При прокладке в воздушной среде проводимая номинальная сила тока равна 16А.                    Выдерживаемая мощность (в первом приближении) P ≈ I · U = 16A · 220V = 3.52 кВт.

5 класс гибкости проволоки для токоведущей жилы, согласно нормативному документу ГОСТ 22483-77. Электрическое сопротивление 1 км токопроводящей жилы равно 13,3 Ом при температуре +20ºС.

Эксплуатационные характеристики

• Температурные условия, в которых изделие является работоспособным, находятся в диапазоне от -15 до +50ºС.
• Минимальный радиус изгиба при прокладке равен 5d или 37 мм.
• Не распространяет горения при одиночной прокладке.
• Жила при проведении тока разогревается до максимальной температуры +70ºС.
• Климатическое исполнение и категория размещения У3 согласно ГОСТ 15150-69.
• Срок службы 6 лет (при стационарной прокладке – 10 лет).

Геометрические параметры

• Наружный диаметр (справочное значение) равен 7,4 мм.
• Толщина изоляционного покрова токопроводящей жилы составляет 0,7 мм.
• Бытовой проводник имеет две медные многопроволочные жилы с площадью сечения 1,5 мм2 каждая.

Конструктивные особенности гибкого провода ПВС 2х1,5

Круглый соединительный провод ПВС 2х1.5 конструктивно складывается из двух токопроводящих жил заключённых в изоляционный поливинилхлоридный (ПВХ) пластикат. Далее жилы скручиваются, и накладывается оболочка из шлангового ПВХ пластиката таким образом, чтобы заполнить все пустоты между свитыми жилами. Токопроводящая жила скручивается из нелужёной медной проволоки.
При монтаже изоляция должна легко отделяться от медных проволок, а также оболочка должна легко отходить от изоляции.

Изоляция производится из поливинилхлоридного пластиката, который складывается:

• из хлористого винила, прошедшего полимеризацию;
• пластификатора для придания полимеру эластичности и для лёгкости обработки;
• стабилизатора, необходимого для удерживания хлористого водорода в структуре при температуре выше 140ºС, что увеличивает время распада;
• наполнителя для снижения цены материала;
• пигментного красителя для придания определённого цвета.

Оболочка производится из шлангового поливинилхлоридного пластиката с другим процентным содержанием вводимых веществ, с целью получения нужной морозостойкости и времени светового старения.

Так как ПВХ пластикат имеет хорошую прочность, то не требуется каких-либо защитных покровов. При понижении температуры, ниже указанной в эксплуатационных параметрах, полимер становиться очень жёстким. Если будут отсутствовать какие-либо физические воздействия, то при повышении температуры эластичность вернётся и функциональность не поменяется.
