Провод АППВ 2х4 (ГОСТ)

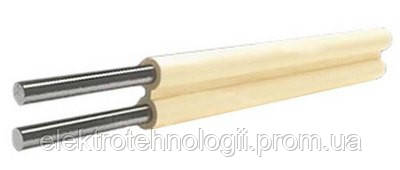

Конструктивные элементы алюминиевого плоского провода АППВ 2х4

Состоит из двух алюминиевых токопроводящих жил 1 класса гибкости (монолитная, одна проволока) по стандарту ГОСТ 22483-77.
Каждая жила заключена в изоляцию из ПВХ пластиката. Расположены параллельно, что обеспечивает им лучшие условия охлаждения (по сравнению с скрученными). Изоляция устойчива к растрескиванию при температуре +150°С и деформациям при +70°С.
Разделены ленточным ПВХ основанием, толщина и ширина которого 0,5±0,2 мм и ≈1 мм соответственно.

Характеристики силового двухжильного провода АППВ 2х4

Климатические:

• климатическое исполнение и категория размещения ОМ2 по стандарту ГОСТ 15150-69;
• номинальная  температура окружающей среды от -50°С до +50°С;
• монтажные работы осуществляются при температуре не ниже -15ºС;
• относительная влажность воздуха до 100% при температуре +35°С;
• допустимое атмосферное давление не выходит за пределы 53 и 294 тысячи Па (нормальное 101 кПа);

Электротехнические:

• Напряжение в сети:

1. ​переменного тока 0.450 вольт с частотой не более 0,4 килогерц;
2. постоянного тока 1 киловольт;

• Электрическое сопротивление:

1. ​жилы постоянному току при температуре +20°С равно 7,41 Ом/км;
2. ПВХ изоляции не менее 9 кОм/км;
3. номинальная сила тока 25 ампер ;

Проводник выдерживает:

• акустические шумы с частотой от 50 до 10 тысяч герц при звуковом давлении до 160 дБ;
• единичные механические удары с предельным ускорением 1500·g продолжительностью от 0,1 до 2,0 мс, а также многократные удары с максимальным ускорением 150·g длительностью 1-5 мс (где g – ускорение свободного падения);
• продолжительность эксплуатации 15 лет.

Геометрические и массовые данные:

• толщина изоляции 0,8 мм;
• толщина и ширина проводника 4,4 мм и 10,0 мм соответственно;
• минимальный радиус изгиба 10·d (d – толщина монтажного провода), в данном исполнении 44 мм;
• расчётная масса одного километра изделия 43,2 кг.

Разбор маркировки и применение

Маркировка АППВ 2х4 означает – алюминиевый плоский провод в поливинилхлоридной изоляции с 2-мя жилами сечением 4 мм2 каждая.

Монтаж проводят стационарно в металлорукавах, кабель-каналах и пустотах строительных конструкциях с целью создания электрических и осветительных сетей. Кроме того применяют для подключения неподвижного электрооборудования в сеть.
