Провод АППВ 2х2.5 (ГОСТ)

Разбор маркировки и назначение провода АППВ 2х2,5

А – алюминиевый;
П – провод;
П – плоский;
В – в поливинилхлоридной (ПВХ) изоляции;
2 – двухжильный;
2,5 – сечение каждой жилы 2,5 мм2.

Проводник располагают стационарно. При одиночном расположении не распространяет горение. Прокладывают в металлорукавах, кабель-каналах и кабельных лотках, а так же в стенах (в качестве электропроводки).

Применяется для:

• создания электрической проводки и сетей освещения;
• присоединения стационарного электрооборудования к электроцепи.

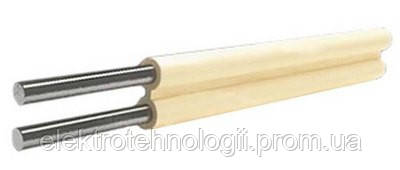

Элементы конструкции монтажного плоского двухжильного провода АППВ 2х2.5

Конструкция установочного провода соответствуют требованиям нормативного документа ГОСТ 6323 от 1979 года.
Изделие складывается из двух круглых алюминиевых токопроводящих жил 1 класса гибкости по стандарту ГОСТ 22483-77, покрытых изоляционным ПВХ материалом. Жилы разделены ленточным ПВХ основанием. Изоляция устойчива к растрескиванию при температуре +150°С и деформации при +70°С.

Климатические и технические характеристики

Условия эксплуатации:

• климатическое исполнение ОМ2 по стандарту ГОСТ 15150-69 (применяют во всех районах суши и на море в умеренно-холодном макроклимате);
• рабочая температура воздуха от -50°С до +50°С;
• относительная влажность до 100% при температуре +35°С (допустимо образование конденсата);
• минимально допустимая температура воздуха для монтажа -15ºС;
• проявляет устойчивость:

1. к пониженному и повышенному атмосферному давлению отвечающему диапазону 53-294 кПа (нормальное атмосферное давление 101 кПа);
2. к воздействию акустических шумов с частотой от 50 до 10 тысяч герц при звуковом давлении до 160 дБ;
3. к одиночным механическим ударам с предельным ускорением 1500·g продолжительностью 0,1-2,0 мс;
4. к многократным механическим нагрузкам с максимальным ускорением 150·g длительностью 1-5 мс (где g = 9.8 ≈ 10 м / с2 – ускорение свободного падения).

Электрические характеристики:

• номинальное переменное напряжение 450 вольт частотой не более 400 герц, постоянное – 1000 вольт;
• электрическое сопротивление жилы постоянному току 12,1 Ом/км;
• сопротивление изоляции не менее 10 кОм/км;
• токовая нагрузка на одну жилу 19 ампер.

Технические и конструктивные данные:

• толщина изоляции 0,8 мм;
• толщина и ширина разделительного ленточного основания между жилами 0,5±0,2 мм и ≈1 мм соответственно;
• толщина и ширина провода 3,9 мм и 9,0 мм соответственно;
• минимальный радиус изгиба равен 10·d, где d – принимается толщиной изделия, то есть 39 мм;
• расчётная масса 31,5 кг / км.
• Срок службы 15 лет.
