Описание

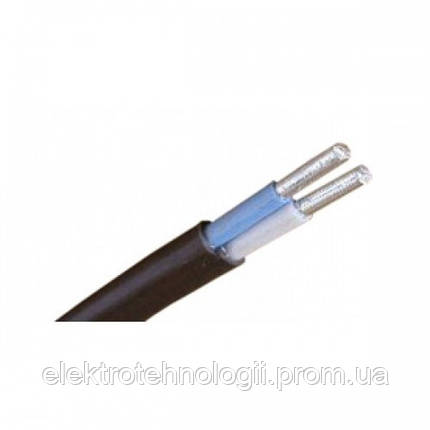

Применение двухжильного алюминиевого кабеля АВВГ 2х2.5
Основное назначение силового алюминиевого кабеля АВВГ 2х2.5 это пропускание постоянного либо переменного электрического тока. Используют для сетей электрической проводки, как альтернативу медному проводу.
При прокладке алюминиевого кабеля следует учитывать следующие ограничения:
- Алюминий хрупкий материал, поэтому наименьший радиус изгиба приравнивается 7.5·d или 82.5 мм (справочный наибольший внешний диаметр 11 мм);
- Предполагается стационарное расположение, не распространяет пламени при одиночной прокладке провода (после вывода из стороннего источника огня тлеющая ПВХ оболочка погасает);
- Алюминий быстро вступает в контакт с атмосферным кислородом и озоном, а образующаяся оксидная плёнка имеет высокое сопротивление току, отсюда крепления жил нужно делать надёжными и через 2-3 недели (после «усадки» алюминия) произвести докручивание крепёжных винтов розеток и выключателей;
- В сравнении с медью имеет меньшую электрическую проводимость, отсюда токовая нагрузка ориентировочно в 1.64 ниже (например, у ВВГ 2х2.5 каждая жила пропускает не больше 33 ампер, у АВВГ 2х2,5 не более 25 ампер).
Изготавливается согласно положениям промышленного стандарта ГОСТ 16442-80.
Технические характеристики
Кабель предназначен для эксплуатации в сетях:
- переменного тока с напряжением не выше 660 вольт;
- с номинальной частотой 50 герц;
- постоянного тока с напряжением до 2.4 ∙ 660 = 1584 вольт.
Токовые нагрузки на каждую жилу не более:
- 25 ампер при прокладке в воздухе;
- 33 ампер при расположении в грунте (не рекомендуется стандартом);
- 180 ампер при воздействии односекундного короткого замыкания.
Работоспособность обеспечивается при температурах окружающего воздуха от -50 до +50°C. Относительная влажность не должна пересекать отметки 98% при t = +35°C (конденсата не образуется согласно условиям ГОСТ 15150-69).
| Основные | |
|---|---|
| Конструкция кабеля | Гибкая |
| Длина в упаковке | 100 м |
| Упаковка | Бухта |
| Производитель | Нанокабель |
| Страна производитель | Украина |
| Тип провода | Силовой |
| Срок службы | 30 лет |
| Конструктивные особенности | |
| Количество жил | 2 |
| Сечение жилы | 2.5 кв.мм |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Электрические характеристики | |
| Номинальная токовая нагрузка, не более | 25 А |
| Максимальная рабочая частота | 50 Гц |
| Пользовательские характеристики | |
| Максимальное напряжение, В | ~ ≤660 |
| Жила | алюминиевая круглая, монолитная |
| Предельный ток односекундного КЗ, А | 180 |
| Электрическое сопротивление жилы, Ом/км | 12.1 |
| Применение | прокладка стационарная электропроводка |
| Изоляция | поливинилхлоридная |
