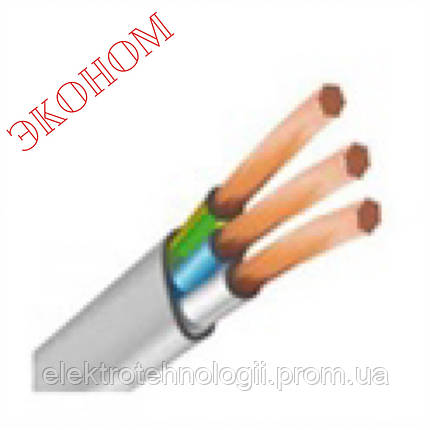

Основная функция провода ШВВП 3х1.5 – это передача электрической энергии к бытовым потребителям (холодильники, микроволновые печи, телевизоры, стиральные машины и другие устройства). Данный проводник в основном применяется в квартирной, домашней или дачной электропроводке – три жилы распределяются на фазу, заземление и ноль.
Может прокладываться открыто и в стене, эксплуатация возможна в сухих и влажных помещениях, допускаются изгибы при прокладке.
Изготавливается и испытывается согласно стандарту ГОСТ 7399-97.
Характеристики соединительного бытового гибкого провода ШВВП 3х1.5
Эксплуатационные данные
Температура воздуха при эксплуатации может изменяться в пределах от -15 до +50ºС. Относительная влажность не более 98% при t = +35ºС.
Температура жилы при проведении номинального тока не должна превышать +70ºС.
Прокладка с изгибом допускается при соблюдении наименьшего радиуса 49,5 мм (пять размеров ширины кабеля).
Размеры
У провода ШВВП 3х1,5 три токопроводящих жилы располагаются параллельно друг другу, расчётные размеры по ПВХ оболочке равны 9,9х4,5 мм.
Слой изоляционного пластиката равен 0,6 мм. Оболочка имеет толщину не менее 1 мм.
Каждая медная многопроволочная жила имеет площадь сечения 1,5 мм2.
Технические характеристики
Рабочее напряжение переменного тока не более 380 вольт с частотой 50 герц. Проводимый ток равен 16А при прокладке в воздушной среде.
Электрическое сопротивление 1 км изоляции не меньше 10 тысяч Ом. 1 км жилы из нелужёной медной проволоки 4 класса имеет электрическое сопротивление постоянному току не выше 13,2 Ом при температуре +20ºС согласно нормативному документу ГОСТ 22483-77.
Среднее значение прочности, при приложении нагрузки по длине кабеля, должно составлять не менее 10 Н/мм2.
| Основные | |
|---|---|
| Производитель | Одесса ГОСТ |
| Страна производитель | Украина |
| Тип провода | Монтажный |
| Упаковка | Бухта |
| Длина в упаковке | 100 м |
| Конструкция кабеля | Гибкая |
| Конструктивные особенности | |
| Количество жил | 3 |
| Сечение жилы | 1.5 кв.мм |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Электрические характеристики | |
| Максимальная рабочая частота | 50 Гц |
| Номинальная токовая нагрузка, не более | 14 А |
| Пользовательские характеристики | |
| Жила | медная круглая многопроволочная |
| Изоляция | поливинилхлоридная |
| Климатическое исполнение, категория размещения | У3 |
| Максимальное напряжение, В | ~ ≤380 |
| Электрическое сопротивление жилы, Ом/км | 13.2 |
| Срок службы | 10 лет стационарно или 6 лет подвижно |
