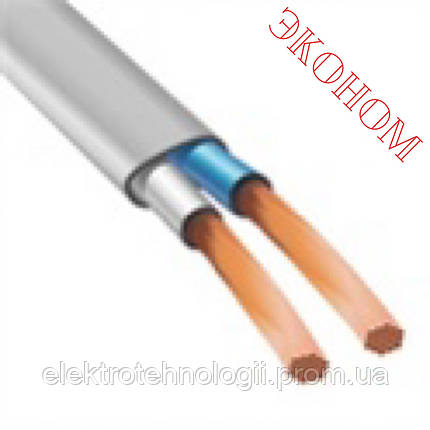

ШВВП 2х1.5 Одесса - ГОСТ

Гибкий плоский шнур ШВВП 2х1.5 применяется для монтажа бытовых электрических сетей (электропроводки), подключения домашних электрических приборов и устройств (телевизоры, электрочайники, стиральные машины, электродуховки, холодильники, микроволновые печи). Зачастую, его используют для подведения питания к комнатным светильникам. Используется для создания удлинителей.

Имеет изоляцию и оболочку из поливинилхлоридного пластиката (достаточная прочность и эластичность), поэтому может прокладываться закрытым и открытым способом, во влажных и сухих помещениях, используется для подвижного подключения и для стационарного присоединения.

Технические, эксплуатационные и геометрические параметры соединительного шнура ШВВП 2х1.5

Электрические характеристики​

Токовая нагрузка (протекающая сила тока) на каждую жилу равна 16 амперам.
Соединительный проводник предназначен для эксплуатации в сетях переменного напряжения до 380 вольт с частотой 50 Гц.

Мощность, выдерживаемая шнуром, определяется по формуле:
P = I · U · Cos φ / Kи ≈ I · U = 16 · 220 = 3.52 кВт,
где I – сила тока;
U – напряжение в сети;
Cos φ – коэффициент мощности (для упрощения принят равным 1, но может быть другим);
Kи – коэффициент одновременности использования всех электроприборов (для упрощения принят равным 1).

Согласно ГОСТ 22483-77 один километр круглой токопроводящей медной нелужёной жилы 4 класса гибкости имеет электрическое сопротивление 13,2 Ом.
Электрическое сопротивление 1 км изоляции составляет не менее 10 тысяч Ом при t = +70ºС.

Эксплуатационные данные

Изделие сохраняет свою функциональность в температурном диапазоне воздушной среды от -15 до +50ºС.
Токоведущая жила при пропускании номинального тока способна нагреваться до температуры +70ºС.
Допустимо приложение растягивающих нагрузок, приводящих к давлению не более 10 мПа.
В случае одиночной прокладки не распространяет огня в пространстве.

Геометрия

Внешние расчётные геометрические размеры 7,2х4,5 мм – ширина и толщина соответственно.
Толщина ПВХ изоляции и оболочки не менее 0,6 и 0,8 мм соответственно.

Имеет две медные многопроволочные жилы с площадью сечения 1,5 мм2 каждая.
При прокладке допускается изгибать с минимальным радиусом 36 мм (пятикратная ширина).
