ВВГнг-п 3х6 Одесса - ГОСТ

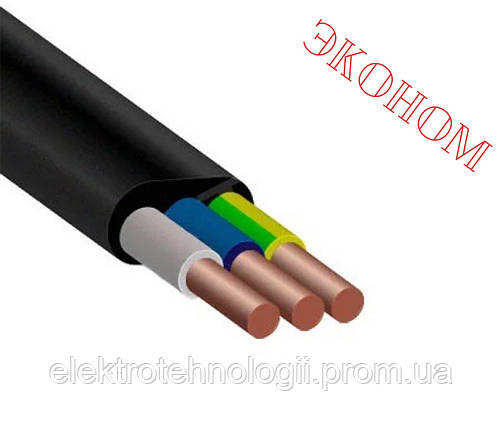

Кабель ВВГнг 3х6 изготавливается из трёх однопроволочных медных жил равного сечения 6 мм2. Жилы изолируются поливинилхлоридным (аббревиатура ПВХ) пластикатом толщиной не меньше 0,6 мм разного цвета, для визуального различения при монтаже (синий цвет изоляции маркирует нулевую рабочую жилу, жёлто-зелёный цвет – защитную жилу). После скручивания, на жилы наматывается полиэтилентерефталатная (аббревиатура ПЭТ) плёнка, таким образом, чтобы соседний виток перекрывал предыдущий.

Заключающим элементом служит шланговый ПВХ пластикат пониженной горючести толщиной не ниже 1,5 мм, который предохраняет жилы от различных внешних воздействий. Кроме того оболочка не распространяет горения при прокладке кабелей группами (например, на системах кабельных трасс).

Испытывается и отвечает характеристикам, изложенным в стандарте ГОСТ 16442 от 1980 года.

Медный силовой проводник прокладываться:

• совместно с другими проводниками на кабельных лотках;
• под штукатуркой для создания электрической проводки в бытовых и промышленных сетях;
• на открытом воздухе при воздействии атмосферных факторов в случае соблюдения стационарности расположения;
• в сухих туннелях, в пустотах строительных конструкций.

Электрические характеристики и условия эксплуатации

Значения номинальной силы тока зависит от вариации прокладки:

• 28 ампер при прокладке в воздухе;
• 37 ампер при прокладке в земле (кабели марки ВВГнг не рекомендуют укладывать в таких условиях).

Ток с силой 270 ампер (сверхток), протекающий в течение 1 секунды, не вызовет разрушений.

Токопроводящая жила может нагреваться до температуры +70⁰С при протекании номинального тока, ограниченно допускается нагревание жилы до +80⁰С (≤ 8 часов за 24 часа). Нарушений в работе не вызывается при нагревании жилы до +160⁰С на 4 секунды при прохождении сверхтока. Эти условия накладываются ввиду эксплуатационных параметров ПВХ пластиката для изоляции:

• продолжительное действие температуры +80⁰С не приводит к деформациям;
• часовое воздействие температуры +150⁰С не приводит к растрескиванию.

Проводник работоспособен при температурах окружающей среды с пределами -50 и +50⁰С.

Укладку производят до температуры -15⁰С. При более сильном морозе требуется нагревание для того, чтобы избежать разлома полимера.
