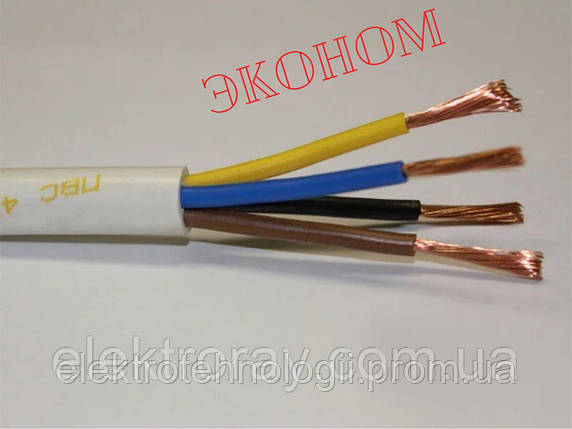

Технические характеристики провода ПВС 4х2.5
Эксплуатируется в цепях переменного напряжения не более 380 V с частотой 50 Hz. Токовая нагрузка на каждую жилу до 23А при открытой прокладке. Электрическое сопротивление постоянному току определяется по ГОСТ 22483 и составляет 13,3 Ом (1 км нелужёной жилы 5 класса гибкости при t = 20ºС).
Каждая токопроводящая жила заключается в поливинилхлоридную (ПВХ) изоляцию. Все четыре жилы скручиваются, накладывается ПВХ оболочка, чтобы придать проводу круглую форму с заполнением всех пустот.
Эксплуатационные параметры гибкого кабеля ПВС 4х2.5
Токопроводящая жила нагревается при протекании номинального тока до +70ºС.
Рабочая температура воздуха при длительном использовании может колебаться в пределах значений -15 и +50ºС.
Относительная влажность не должна превышать 98% при t = 35ºС (не образуется конденсата).
При монтаже допускаются перегибы с минимальным радиусом 5d или 45 мм.
Геометрические характеристики и размеры конструктивных элементов
Наружный расчётный диаметр 11 мм.
Площадь сечения каждой медной многопроволочной жилы 2.5 мм2.
Толщина изоляции из поливинилхлоридного пластиката не менее 0,7 мм.
Срок службы в случае неподвижного подключения не менее 10 лет.
Эксплуатация в случае постоянных перемещений будет продолжаться не менее 6 лет.
| Основные | |
|---|---|
| Производитель | Одесса ГОСТ |
| Страна производитель | Украина |
| Тип провода | Монтажный |
| Упаковка | Бухта |
| Длина в упаковке | 100 м |
| Конструкция кабеля | Гибкая |
| Конструктивные особенности | |
| Количество жил | 4 |
| Сечение жилы | 1.5 кв.мм |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Скрутка жил | Да |
| Электрические характеристики | |
| Максимальная рабочая частота | 50 Гц |
| Номинальная токовая нагрузка, не более | 14 А |
| Пользовательские характеристики | |
| Жила | медная круглая многопроволочная |
| Изоляция | поливинилхлоридная |
| Климатическое исполнение, категория размещения | У3 |
| Максимальное напряжение, В | ~ ≤380 |
| Электрическое сопротивление жилы, Ом/км | 13.3 |
| Срок службы | 10 лет стационарно или 6 лет подвижно |
