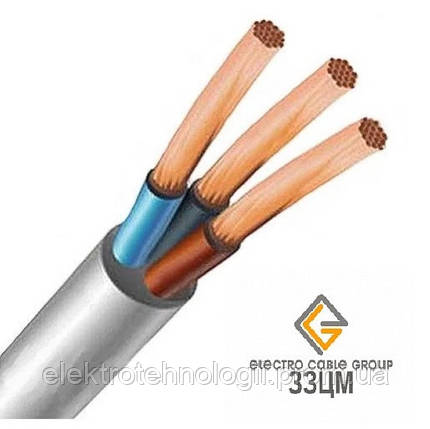

Параметры гибкого провода ПВС 3х2,5
Спроектирован для работы в цепях переменного тока с напряжением до 380 вольт при частоте 50 Гц.
Пропускает электрический ток с силой 25А при воздушной прокладке. Оценочная мощность: при 220 V – около 5,5 кВт; при 380 V – около 9,5 кВт.
Кабельное изделие выпускается с тремя токопроводящими жилами с сечением 2,5 мм2 каждая.
Изоляционный ПВХ пластикат имеет толщину не менее 0,8 мм.
Наружный диаметр определяется расчётным способом и равен 10 мм.
При установке разрешается совершать изгибы и минимальным радиусом 50 мм, что соответствует 5·d.
Производится для работы в условиях умеренного климата при монтаже в зданиях и сооружениях с отоплением, защищённых от атмосферных воздействий (исполнение У3 по ГОСТ 15150).
Температура воздуха может изменяться в пределах от -15 до +50ºС. Относительная влажность может принимать значение 98% (отсутствие конденсата) при температуре +35ºС (повышение температуры должно сопровождаться снижением относительной влажности). Жила рассчитана на нагрев от проходящего электрического тока до +70ºС.
Кабель выполнен согласно ГОСТ 16442-80 | ТУ У 31.3-31549003-007:2006 | ДСТУ IEС 60227-4:2004 | ДСТУ IEC 60502-1:2009.
| Основные | |
|---|---|
| Производитель | Запорожский завод цветных металлов |
| Страна производитель | Украина |
| Тип провода | Монтажный |
| Упаковка | Бухта |
| Длина в упаковке | 100 м |
| Масса | 15.3 кг/м |
| Конструкция кабеля | Гибкая |
| Конструктивные особенности | |
| Количество жил | 3 |
| Сечение жилы | 2.5 кв.мм |
| Наличие изоляции | Да |
| Материал оболочки | Поливинилхлоридный пластикат |
| Скрутка жил | Да |
| Электрические характеристики | |
| Максимальная рабочая частота | 50 Гц |
| Номинальная токовая нагрузка, не более | 25 А |
| Пользовательские характеристики | |
| Жила | медная круглая многопроволочная |
| Изоляция | поливинилхлоридная |
| Климатическое исполнение, категория размещения | У3 |
| Максимальное напряжение, В | ~ ≤380 |
| Электрическое сопротивление жилы, Ом/км | 26 |
| Сечение жил | 2.5 |
