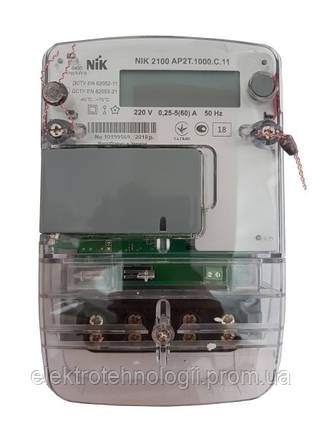

Счетчик НІК 2100 АР2Т.1000.С.11 5-60А однофазный многотарифный

Электронный счетчик "день-ночь" НІК 2100 AP2T.1000.C.11 (аналог НИК 2102 Е2Т) 220В (5-60)А однофазный двухтарифный шунтовой предназначен для измерения активной энергии, мгновенных значений мощности, напряжения, а также для организации многотарифного учета в однофазных двухпроводных цепях переменного тока в коммунально-бытовой сфере и других областях. Имеет встроенные интерфейсы: импульсный выход и оптопорт, содержит датчик электромагнитного поля.

Идеально подходит для бытового (квартирного, домашнего) использования и рекомендован к установке всеми областными Облэнерго.

Функциональные возможности электросчетчика НІК 2100 АР2Т.1000.С.11 5-60А:

• Количество измерительных элементов – 2 (в качестве датчиков тока используются два шунта);
• Расширенный диапазон рабочих напряжений (143 В - 300 В);
• Повышенная степень защиты от воздействия постоянных и переменных магнитных полей (СОУ-Н МПЕ 40.1.35.110:2005);
• Технологический запас по классу точности не менее 50 %;
• Долговременная работа при U = 380 В (до 24 часов с сохранением класса точности);
• Малое собственное энергопотребление;
• Прозрачный корпус;
• Возможность установки прозрачной клеммной крышки;
• Наличие датчика вскрытия клеммной крышки;
• Наличие датчика вскрытия кожуха, или выполнение прибора в неразъемном корпусе;
• Возможность установки реле управления нагрузкой до 60А (опционально);
• Возможность установки на DIN-рейку;
• При отсутствии напряжения на клеммах счетчик может работать в режиме индикации от батареи для возможности снятия показаний счетчика;
• Ведение графика нагрузки счетчика с метками даты и времени;
• Хранение в энергонезависимой памяти событий с меткой даты и времени;
• Индикация воздействия электромагнитного поля напряженностью более 10 В/м в диапазоне частот 80-2000 МГц;
• Наличие датчика магнитного поля более 100 мТл при исполнении счетчика с реле управления нагрузкой;Защита от хищений энергии: индикация обратного направления (реверса) тока, неправильных подключений.

Принцип работы электросчетчика НІК 2100 AP2T.1000.C.11

Измерение активной электрической энергии производится путем аналогово-цифрового преобразования электрических сигналов, поступающих от первичных преобразователей силы тока и напряжения на вход встроенного аналого-цифрового преобразователя (АЦП) микроконтроллера, который преобразует сигналы в последовательность цифровых отсчетов, и передается другому микроконтроллеру, который рассчитывает значения напряжения, мощности и активной энергии суммарно и по каждому тарифу.

Микроконтроллер обеспечивает работу электронного дисплея, интерфейсов связи, импульсных выходов, датчиков открытия кожуха и клеммной крышки счетчика. Для хранения данных в счетчике используется энергонезависимая память.
В счетчике применен семисегментный электронный дисплей с дополнительными символами. На лицевой панели счетчика расположена кнопка "Просмотр", которая предназначена для переключения измеренных и вычисленных величин (далее по тексту окон), которые отображаются на электронном дисплее.
Счетчик имеет часы реального времени и календарь. Часы реального времени используется для многотарифного учета электрической энергии, определение средней мощности за период интегрирования и регистрации событий с меткой времени. Часы реального времени могут переходить на зимнее и летнее время в автоматическом режиме или по дате, которая устанавливается при параметризации.
Для уменьшения зависимости погрешности часов от окружающей температуры, в счетчик вмонтирован температурный датчик. Счетчик при отключении напряжения сети для обеспечения непрерывности работы встроенных часов имеет литиевую батарею питания. При отсутствии напряжения сети, микроконтроллер счетчика переключается на экономный батарейный режим. В этом режиме работает только внутренние часы счетчика. При включении напряжения сети, энергия литиевой батареи не используется. В экстремальных условиях, без напряжения в сети, счетчик может работать не менее 10 лет.

Внимание!!! Замену батарейки
питания осуществляет только энергоснабжающая или уполномоченная организация, при отключенном от электрической сети счетчике.

При отсутствии напряжения на клеммах счетчика, после нажатия кнопки «Просмотр» счетчик включается на некоторое время и работает в режиме индикации. Продолжительность работы счетчика в режиме индикации и список окон, которые выводятся, зависит от параметризации счетчика.
