Енергометр лічильник розетка 3680W Lemanso LM-695

Призначення виробу:

Прилад електровимірювальний типу LM695 (LM669, ТМ-55) призначений для прямого вимірювання таких величин:

• Коліщатості споживаної електроенергії, роздільна здатність 0,001 кВт/год;
• Напруга живлення, роздільна здатність 0,1 В;
• Частоту змінного струму, роздільна здатність 1 Гц;
• Величину струму споживання, роздільна здатність 0,001 А (максимальний струм навантаження 16 А);
• Активну потужність навантаження, роздільна здатність 0,1 Вт (максимальна під'єднувана навантаження — 3680 Вт);
• Коефіцієнт потужності навантаження, роздільна здатність 0,01 Pw;

Прилад дає змогу отримати інформацію про споживання електроенергії kWh, вартість  споживаної електроенергії COST і величину KgCO2. Застосування цього приладу виявити енергетично неефективні та екологічно небезпечні прилади.

Багатофункціональний цифровий вимірювач параметрів мережі та навантаження. Він же лічильник електроенергії портативний ватметр, енергометр. Дуже зручний прилад для визначення споживаної потужності (електричної енергії) побутових електроприладів (світильники, холодильник, бойлер, пральна машина, комп'ютерна техніка й багато інших).

Цим прилад можна, наприклад, визначити реальну потужність лампи розжарювання й економки й експериментально визначити споживання електроенергії холодильником за добу.

Ця модель приладу також міряє косинус кута між струмом і напругою в споживачах реактивної потужності (електродвигувачі, люмінесцентні лампи з електромагнітним баластом), або коефіцієнт спотворення синусоїди струму (коефіцієнт потужності) у всіх споживачів з імпульсним джерелом живлення (телевізор, комп'ютер, заряджання мобільників, заощадження та ін.)

Технічні характеристики:

• Напруга живлення — 175~275 V, 50/60 Hz;
• Робоча температура — 0°С до +40°С;
• Максимальний струм навантаження — 16 А (3,6 кВт);
• Енергонезалежна пам'ять — дві батарейки типу LR44G (Ø 11.5 мм);
• Клас захисту від ураження електричним струмом —II;
• Ступінь захисту — IP20;

Вимірювані величини, діапазон вимірювання:

• Напруга, V — 0,000~999;
• Частота, Hz -0,000~100;
• Струм споживання, А — 0,000~100;
• Активна потужність навантаження, W — 0,000~3680;
• Коефіцієнт потужності навантаження, Pw-0,000-1;
• Споживання електроенергії, kWh — 0,000~9999;
• Вартість споживаної електроенергії, COST — 0,000~9999;
• Величина викиду в атмосферу вуглекислого газу CO2, Kg — 0,000~999;
• Розміри — 60*115*65mm.

Пристрій і робота:

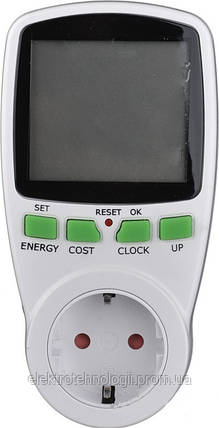

Конструктивно прилад складається з пластикового корпусу, на лицьовій стороні якого міститься рідкокристалічний дисплей зображення інформації, кнопки SET, ENERGY, RESET, COST, UP, а також штепсельна розетка для під'єднання навантаження. На задній стороні приладу є штепсельна вилка для під'єднання до мережі живлення й гніздо для 2 батарей живлення LR44G (Ø 11,5 мм) для енергозалежної пам'яті приладу.

Призначення клавіш керування:

• SET, UP — установлювальні клавіші;
• ENERGY — вибір вимірюваної величини V, A, Hz, Wt, Pw;
• RESET — скидання всіх показань на 0;
• COST — вибір вимірюваної величини COST, kWh, KgCO2. COST (стійкість споживаної електроенергії), kWh (витрата електроенергії), KgCO2 (викидання вуглекислого газу в атмосферу).

Склад екрана зображення інформації:

Екран складається з трьох зон:

• Перша зона показує час роботи приладу під навантаженням;
• Друга зона зображає вимірювані величини V, A, Hz, Wt, Pw;
• У третій зоні зображаються: COST, kWh, KgCO2, введення вартості одного kWh енергії.

Робота приладу:

• Вийміть запобіжну пластину з батарейного відсіку енергонезалежної пам'яті приладу;
• Увімкніть прилад у мережу 220V. Утримуючи клавішу COST, дочекайтеся появи напису COST kWh і миготіння цифр;
• Клавішами UP і SET встановіть поточну вартість кіловат-годинника електроенергії;
• Під'єднайте до приладу навантаження. Перші 60 хвилин роботи приладу у вікні першої зони дисплея старший розряд показує хвилини, молодші секунди. Після 60-х хвилин старший розряд показує годинник, молодший — хвилини;
• Клавіше ENERGY виберіть показ вимірюваної величини: V, A, Hz, Wt, Pw;
• Клавішів COST виберіть відображення вимірюваної величини COST (вартість споживаної електроенергії), kWh (витрата електроенергії), KgCO2 (викидання вуглекислого газу в атмосферу).
