Проводник применяется в системах переменного тока напряжением 220 и 380 вольт с частотой 50 Гц для транспортировки электрической энергии к потребителям. Также для присоединения средств малой механизации, домашних электрических приборов и машин, стационарной прокладки во вводно-распределительных щитах, может эксплуатироваться в качестве электропроводки.

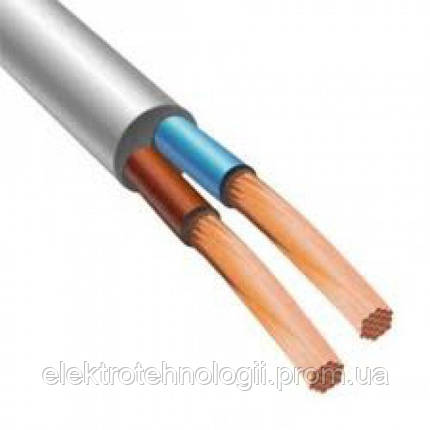

Кабель ПВС 2х2.5 изготавливается из двух медных многопроволочных токопроводящих жил, которые скручиваются и изолируются. После скрутка покрывается шланговым поливинилхлоридным пластикатом до приобретения круглой формы в сечении (заполняются все пустоты). Изоляция и оболочка должны отделяться друг от друга и от медной проволоки.
Технические, геометрические и эксплуатационные параметры провода ПВС 2х2,5
- Изделие имеет две изолированные жилы с площадью сечения 2,5 мм2 каждая.
- Наружный диаметр (d) составляет 9,1 мм (реальное значение может отличаться ±15%).
- Толщина изоляционного поливинилхлоридного пластиката 0,7 мм.
- При установке допускает изгибы с минимальным радиусом до 5·d = 45,5 мм.
Каждая жила способна пропускать силу тока 20А при температуре +25ºС.
Электрическое сопротивление постоянному току 1 км нелужёной медной круглой жилы равно 7,98 Ом (значение соответствует ГОСТ 22483-77, класс гибкости 5).
Эксплуатация разрешена в диапазоне температур от -15 до +50ºС.
Температура нагрева токоведущей жилы не более +70ºС.
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 (для эксплуатации в умеренном макроклимате в отапливаемых крытых помещениях).
Срок службы не менее 6 лет или 5 000 часов безотказной наработки.
При использовании в стационарных (неподвижных) установках 10 лет.
| Электрические характеристики | |
|---|---|
| Номинальная токовая нагрузка, не более | 20 А |
| Максимальная рабочая частота | 50 Гц |
| Конструктивные особенности | |
| Количество жил | 2 |
| Наличие изоляции | Да |
| Сечение жилы | 2.5 кв.мм |
| Материал оболочки | Поливинилхлоридный пластикат |
| Основные | |
| Длина в упаковке | 100 м |
| Упаковка | Бухта |
| Производитель | Нанокабель |
| Страна производитель | Украина |
| Конструкция кабеля | Гибкая |
| Тип провода | Силовой |
| Пользовательские характеристики | |
| Срок службы | 10 лет стационарно или 6 лет подвижно |
| Максимальное напряжение, В | ~ ≤380 |
| Жила | медная круглая многопроволочная |
| Электрическое сопротивление жилы, Ом/км | 7.98 |
| Климатическое исполнение, категория размещения | У3 |
| Изоляция | поливинилхлоридная |
