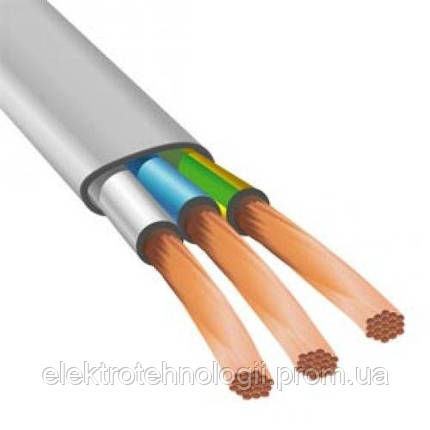

Провод ВВГП нг 3х1.5 (Премиум), фото 2

Провод ВВГП нг 3х1.5 (Премиум)

Описание
Характеристики
Информация для заказа

Электрические и эксплуатационные характеристики силового медного кабеля ВВГнг 3х1.5​

Эксплуатация производится в следующих условиях:

  • температурные условия изменяются в пределах от -50 до +50⁰С;
  • относительная влажность не превышает 98% при t = +35⁰С;
  • допускается стационарная прокладка с наименьшим радиусом изгиба 7,5d = 7,5∙11 = 82,5 мм;
  • прокладывается как одиночно, так и с другой кабельно-проводниковой продукцией (не распространяет огня при групповом размещении);
  • без заблаговременного нагрева допускается укладывать при температуре до -15⁰С;
  • присваивается климатическое исполнение и категория размещения УХЛ1 согласно ГОСТ 15150-69.

Температура нагревания токопроводящей жилы, ограничиваемая свойствами изоляционного поливинилхлоридного (аббревиатура ПВХ) пластиката:

  • не выше +160⁰С при протекании короткого замыкания в течение 4 секунд (на полимере при часовом выдерживании в температуре +150⁰С не образуется трещин);
  • не более +80⁰С в аварийном режиме (не долее 1000 часов за всю службу изделия; пластикат при +80⁰С не теряет изначальной формы);
  • рабочая температура жилы +70⁰С при пропускании номинального тока.

Электрические характеристики:

  • напряжение подключенной электрической сети переменного тока не более 660 вольт с частотой 50 герц;
  • наибольший ток короткого замыкания длительностью 1 секунда равен 170А;
  • номинальный проводимый ток 21А и 28А при прокладке в воздухе и траншее соответственно;
  • электрическое сопротивление постоянному току по ГОСТ 22483-77 равно 12,1 Ом.

Изделие изготавливается из трёх жил равного сечения, которые покрываются изоляцией из ПВХ пластиката. Далее производится скрутка и нанесение внахлёст полиэтилентерефталатной (ПЭТ) плёнки, которая заменяет поясную изоляцию. Все описанные элементы заключается в шланг из ПВХ пластиката, который выполняет роль оболочки и защищает от атмосферных и механических воздействий. В полимер изоляции и оболочки добавляются вещества препятствующие распространению пламени при пожаре.

Применяется для транспортировки электрического тока и стационарно прокладывается в агрессивных условиях открытого пространства, на кабельных лотках и эстакадах, в пустотах строительных конструкций, в помещениях открыто (без сильных механических воздействий) и под штукатуркой в качестве электропроводки.

Основные
Производитель  Нанокабель
Страна производительУкраина
Тип проводаСиловой
Конструкция кабеляГибкая
УпаковкаБухта
Длина в упаковке100.0 (м)
Срок службы30.0 (лет)
Конструктивные особенности
Количество жил3
Сечение жилы1.5 (кв.мм)
Наличие изоляцииДа
Электрические характеристики
Максимальная рабочая частота50.0 (Гц)
Номинальная токовая нагрузка, не более21.0 (А)
Дополнительные характеристики
Предельный ток односекундного КЗ, А170
Электрическое сопротивление жилы, Ом/км12.1
Изоляцияполивинилхлоридная
Максимальное напряжение, В~ ≤660
Климатическое исполнение, категория размещенияУХЛ1
  • Цена: 13,70 грн.
