Провод АВВГ 2х4 (ГОСТ)

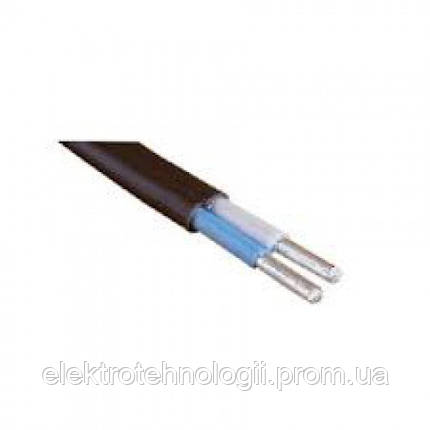

Конструкция алюминиевого кабеля марки АВВГ 2х4

Силовой проводник складывается из следующих конструктивных составляющих:

• Две алюминиевые токопроводящие жилы из проволоки 1 класса круглой формы с площадью сечения 4 мм2 каждая;
• Обе жилы изолируются поливинилхлоридным пластикатом слоем не менее 0.7 мм разного цвета;
• Производится скрутка жил и накладывается полиэтилентерефталатная плёнка с перекрытием (применяется для лёгкого отделения изоляции от оболочки при монтаже);
• Все описанные элементы заключаются в общую поливинилхлоридную оболочку толщиной 1.5 мм.

Данная конструкция позволяет эксплуатировать изделие:

• В открытой среде под воздействием атмосферных факторов;
• Прокладывать в туннелях;
• Во влажных подвалах;
• Использовать в качестве электрической проводки под штукатуркой.

В ПВХ оболочку вводятся специальные пластификаторы, придающие свойство не распространения огня при одиночном расположении.

Стандарты на двухжильный силовой провод АВВГ 2 по 4

Нормативными документами, которые описывают производство являются:

• ГОСТ 16442-80 – основные требования к конструкции, техническим характеристикам и условиям эксплуатации;
• ГОСТ 22483-77 – электрическое сопротивление алюминиевой токопропускающей жилы;
• ГОСТ 23286-78 – нормирование толщины оболочки кабелей и проводов в ПВХ изоляции;
• ГОСТ 15150-69 – эксплуатация согласно исполнению УХЛ1 (умеренный и холодный макроклиматический район при открытом размещении).

Технические характеристики

Алюминиевая токопроводящая жила имеет следующие характеристики:

• Электрическое сопротивление постоянному току не более 7.41 Ом / км на момент поставки (предельное отклонение при эксплуатации ±20%);
• Номинальная токовая нагрузка при прокладке в воздушной среде 34 ампера (при расположении в земле 43 ампера);
• Выдерживаемое односекундное короткое замыкание приравнивается 290 амперам;
• Номинальное напряжение в электрической сети переменного тока не больше 660 V при частоте 50 Hz;
• Номинальное напряжение в системе постоянного тока 1584 V.
• При прокладке следует изгибать проводник с наименьшим радиусом равным 97.5 мм (соответствует 7.5d).
