Електричні характеристики гнучкого дроту ШВВП 3х6
- попереднє струмове навантаження 43 ампери;
- — передня температура тривалого нагрівання жил до +700 °C.
Застосування
Дріт ШВВП 3х6 , що використовується для під'єднань до мереж із номінальною напругою 380 вольтів за частоти 50 герц побутової техніки (посудомийних машин), камер, датчиків, садової техніки.
Геометрія та маса:
- висота (h) 6,91 мм;
- ширина (b) 17,51 мм;
- погонна маса 26,2 кг.

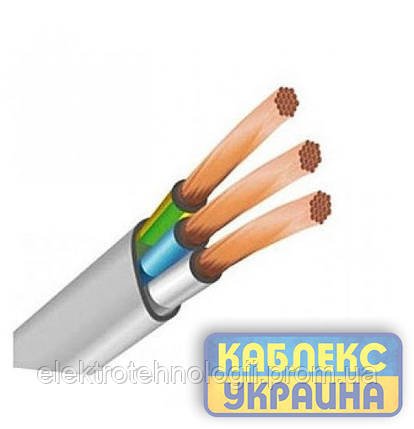

Елементи конструкції мідного шнура ШВВП 3х6
Три ізольовані жили розташовуються паралельно. Кожна мідна жила світа з дротів п'ятого класу гнучкості діаметром 0,53 мм за стандартом ГОСТ 22483-77. Ізоляція й оболонка з полівінілхлориду (ПВХ пластикату).
Експлуатаційні характеристики
- оптимальна температура для роботи провідника міститься в діапазоні від -40 °C до +40 °C;
- мінімальний радіус вигину під час встановлення дорівнює висоті дроту, помноженому на п'ять (у цьому разі 34,55 мм).
Під час експлуатації дроту в допустимому діапазоні температур термін експлуатації під час стаціонарної прокладки десять років (або 12 000 годин), під час рухливої роботи — шість років (або 5 000 годин, що швидше вистежувати).
| Основні | |
|---|---|
| Виробник | Каблекс Україна |
| Країна виробник | Україна |
| Тип дроту | Монтажний |
| Упаковка | Бухта |
| Длина в упаковке | 100 м |
| Маса | 26.2 кг/м |
| Конструкція кабелю | Гнучка |
| Конструктивні особливості | |
| Кількість жил | 3 |
| Перетин жили | 6 кв.мм |
| Наявність ізоляції | Так |
| Материал оболочки | Полівінілхлоридний пластикат |
| Колір ізоляції | Білий |
| Механічні характеристики | |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 40 град. |
| Електричні характеристики | |
| Максимальная рабочая частота | 50 Гц |
| Номінальне струмове навантаження, не більше | 43 А |
| Користувальницькі характеристики | |
| Жила | кругла мідна багатодротяна |
| Максимальна напруга, В | ~ ≤380 |
| Матеріал ізоляції | Полівінілхлорид |
| Перетин жил | 6 |
