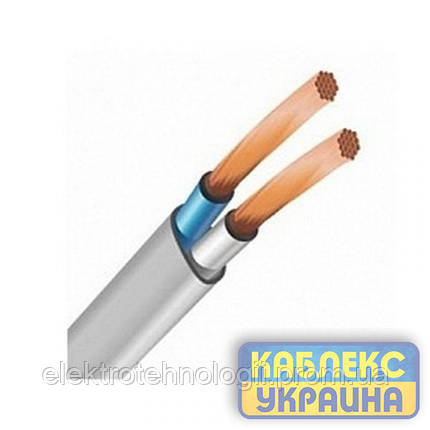

ШВП 2х1,5 Одеса "Каблекс"

Гнучкий плоский шнур ШВП 2х1.5 застосовується для монтажу побутових електричних мереж (електропровідки), під'єднання домашніх електричних приладів і пристроїв (телевізори, електрочайники, пральні машини, електродуховки, холодильники, мікрохвильові печі). Найчастіше його використовують для підведення живлення до кімнатних світильників. Використовується для створення подовжувачів.

Має ізоляцію й оболонку з полівінілхлоридного пластикату (достатня міцність і еластичність), тому може прокладатися закритим і відкритим способом, у вологих і сухих приміщеннях, використовується для рухомого під'єднання і для стаціонарного приєднання.

Технічні, експлуатаційні та геометричні параметри з'єднувального шнура ШВВП 2х1.5

Електричні характеристики

Токове навантаження (потрібна сила струму) на кожну жилу дорівнює 16 амперам.
З'єднувальний провідник призначений для експлуатації в мережах змінної напруги до 380 вольтів із частотою 50 Гц.

Потужність, витримувана шнуром, визначається за формулою:
P = I · U · Cos φ / Kи ≈ I · U = 16 · 220 = 3.52 кВт,
де I — сила струму;
U — напруга в мережі;
Cos Ω — коефіцієнт потужності (для спрощення прийнятий рівним 1, але може бути іншим);
Kі — коефіцієнт одночасності використання всіх електроприладів (для спрощення прийнятий рівним 1).

Експлуатаційні дані

Виріб зберігає свою функціональність у температурному діапазоні повітряного середовища від -15 до +50 °C.
Струмовідна жила під час пропускання номінального струму здатна нагріватися до температури +70 °C.
Допустиме застосунок розтягувальних навантажень, що призводять до тиску не більш ніж 10 мПа.
У разі одиночної прокладки не поширює вогню в просторі.


Геометрія

Зовнішні розрахушні геометричні розміри 7,5х5 мм — ширина та товщина відповідно.
Товщина ПВХ ізоляції та оболонки не менш ніж 0,6 і 0,8 мм відповідно.

Має дві мідні багатодротові жили з площею перерізу 1,5 мм2 кожна.
Під час прокладання допускається вигинати з мінімальним радіусом 36 мм (п'ятиратна ширина).
